ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 １ 解説

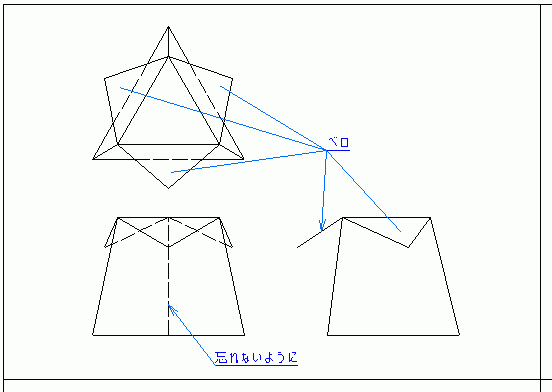

１．形状としては、容器の口の先端に付いている、ぺらぺらの面が特殊であるので注意する。通常、安定した形状となるのが普通だが、本問の形状は不安定な形状となっている。
又、ベロという表現も特殊なので注意する。ベロ以外に、舌，つば、という表現も有るかもしれない。
２．文章中の”入れ物”という言葉から、中空で上面は空いていることが想像できる。
図からは口が開いていることは読み取れないので、文章の一字一句漏らさず理解する事。（本問では、口が開いてても開いてなくても解答には影響しない。）
３．左右対称形状は、立体の中心に見える線分を描き忘れる場合があるので、意識してチェックする。
cad_technical_expert_9901_e_01.dxf (14 kb)
