平成１３年度(後期) 問 ６ 解説

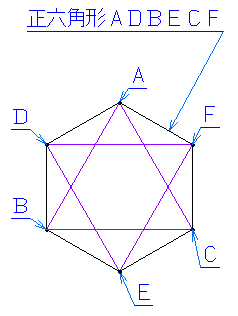

１．頂点を共有する正多角形は、頂点数の倍数で可能。
cad_technical_expert_1306b_e_01.dxf (13 kb)
考え方のポイント
・文章問題は、問題文一読後、完全に理解しない状態で描き始めるのが良い。一通り理解してから描き始める方が確実だが、寸法値によって作図方法が変化するので、全ての解を考慮している時間が無い。
又、それほど難しい問題でもないので、描きながら考えるのが良い。
参考
・問題文４に「各線分の始点、終点は各頂点からとすること。」とあるが、これは、線分の長さを指示している。
ただ、この指示が無くても、「各頂点を線分で結びなさい。」とあるので、線分の長さは決まっている。
また、線分の長さは、仕上がり図形には関係してこないので、結果的に無意味な指示となる。
・問題文３に「ただし、各頂点ＤＥＦは、頂点Ａと頂点Ｂに隣り合うものを頂点Ｄとし、・・・とすること。」とあるが、点Ｄ，Ｅ，Ｆの位置は、「正三角形ＡＤＢＥＣＦ」から読み取る事ができるので重複指示となっている。
