ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(後期) 問 ６ 作図
１．点Ｐを描く。２．点Ｐを通る垂直線を描く。
３．点Ｐを通る水平線を描く。
４．点Ｐを通る、絶対角−３０°の線分を描く。
５．２．で描いた線分を基準として、４．で描いた線分を鏡面複写する。
６．２．で描いた線分を基準として、幅３０ｍｍの振り分け平行線を描き、４．と５．で描いた線分との交点を、点Ｃ，点Ｂとする。
７．点Ｃと点Ｂを結ぶ。
８．点Ｐを基準として、線分ＢＣを回転角１２０°で２回、回転複写する。
９．３．で描いた線分を基準として、７．と８．で描いた線分を鏡面複写し、角頂点を点Ｄ，Ｅ，Ｆとする。
１０．点Ａ，Ｄ，Ｂ，Ｅ，Ｃ，Ｆを結び、正六角形ＡＤＢＥＣＦを描く。
１１．線分ＡＢと線分ＣＤの交点を交点Ｇとし、線分ＡＣと線分ＤＦの交点を交点Ｈとしたとき、線分ＧＨを描く。
１２．線分ＧＨを線分ＥＦを対称軸として対称複写し、線分Ｇ’Ｈ’とする。
１３．線分ＣＧ’を描く。
１４．線分ＣＨ’を描く。
１５．三角形ＣＧ’Ｈ’の頂点Ｈ’の座標が点Ｐの座標と等しくなるように三角形ＣＧ’Ｈ’を平行移動する。
１６．三角形ＣＧ’Ｈ’の内接円Ｍを描く。
１７．三角形ＣＧ’Ｈ’の外接円Ｎを描く。

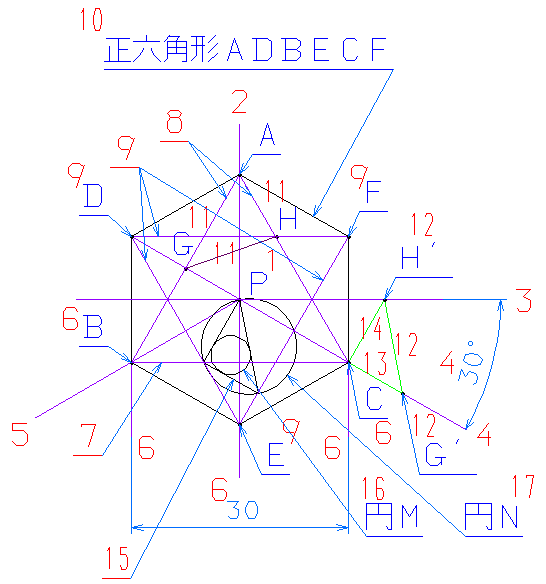

cad_technical_expert_1306b_d_01.dxf (28 kb)作図のポイント
・仕上がり図形に影響無ければ、描かなくて良い線分もある。
この問題では、問題文４の対角線の一部。
・とにかく間違えないように描くこと。慎重になりすぎても時間がもったいないので、通常の作図より少し慎重に行い、完成後のチェックでミスを撲滅するように進める。
完成後のチェックでミスを発見し、修正した場合は、もう一度一通りチェックを行うことをお勧めする。
