ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(前期) 問 ６ 解説

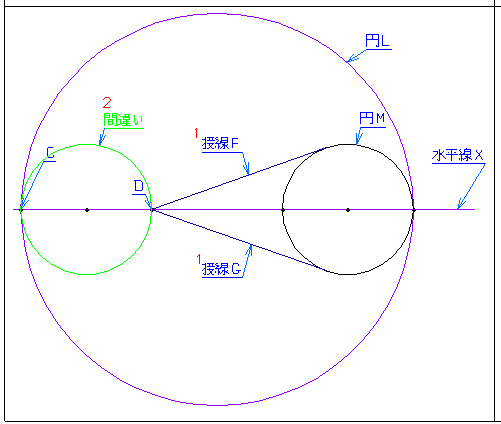

１．問題文８について解説する。接線を描く時、無意識のうちに長さを限定してしまっている場合があるが、長さの指示が無い限り、無限の長さで考える必要がある。２．もし、長さを限定しまうと、問題文９で、円Ｎの大きさが間違ってしまう。
cad_technical_expert_1306a_e_01.dxf (14 kb)
考え方のポイント
・条件を満たす解答が、複数考えられるということを理解していないと、文章の意味を理解できない場合がある。
・この問題に関わらず、条件を満たす解答は複数考えられる場合が多い。文章問題以外は、簡略図があるので、無意識のうちに簡略図に近いほうを選択しているにすぎない。全ての解を理解した上で、最適な解を選択できるようになるとカンペキ！

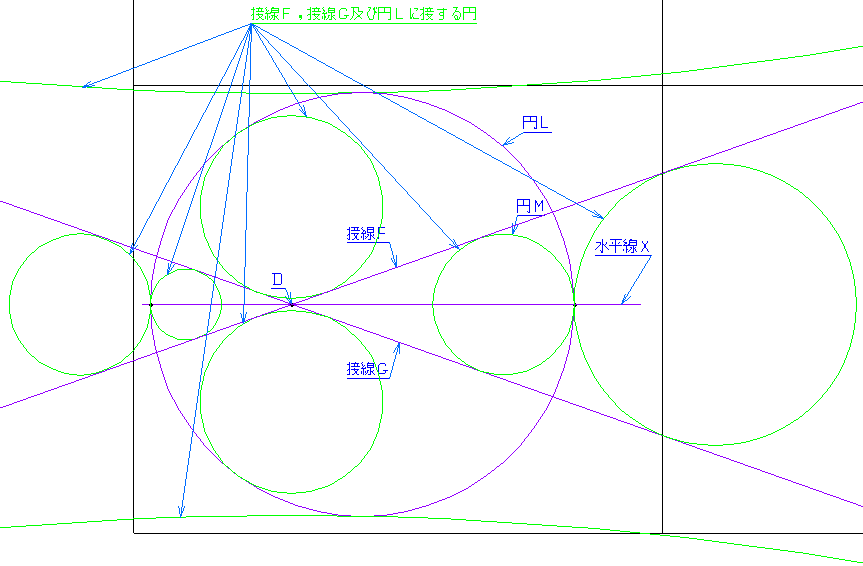

例えば、問題文９．接線Ｆ，接線Ｇ及び円Ｌに接する円Ｎを描きなさい。但し円Ｎは最小のものとする。
cad_technical_expert_1306a_e_02.dxf (16 kb)・文章問題は、問題文一読後、完全に理解しない状態で描き始めるのが良い。一通り理解してから描き始める方が確実だが、寸法値によって作図方法が変化するので、全ての解を考慮している時間が無い。
又、それほど難しい問題でもないので、描きながら考えるのが良い。
問題 解答 解説 作図
