ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(前期) 問 ６ 作図
１．点Ａを描く。２．点Ａを中心として、半径６０ｍｍの円Ｌを描く。
３．点Ａを通過する水平線Ｘを区画内に任意の長さで描く。
４．円Ｌと水平線Ｘとの交点をそれぞれＢ，Ｃとする。
５．水平線ＸのＢＣ間を３等分割し、等分点を左から点Ｄ，点Ｅとする。
６．ＢＥ間の中点を中心点とし、点Ｂを通る円Ｍを描く。
７．円Ｍに接し点Ｄを通過する接線を区画内に任意の長さで全て描き、その接線を接線Ｆ，接線Ｇとする。
８．接線Ｆ，接線Ｇ及び円Ｌに接する円Ｎを描き、水平線Ｘとの右側の交点を点Ｐとする。但し円Ｎは最小のものとする。
９．ＥＰ間の中点を中心点とし、点Ｐを通る円Ｏを描く。但し円Ｏは最小のものとする。

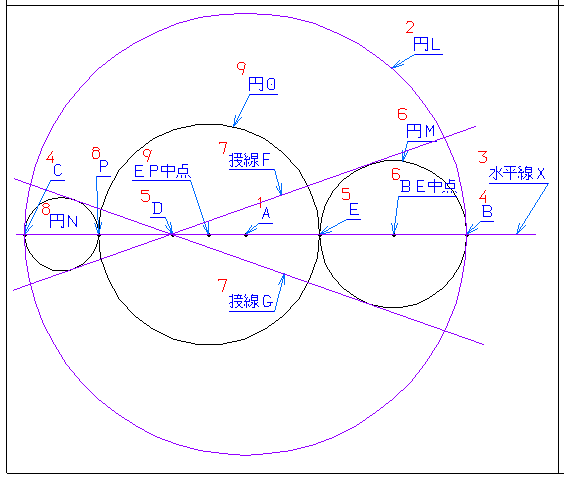

cad_technical_expert_1306a_d_01.dxf (20 kb)作図のポイント
・とにかく間違えないように描くこと。慎重になりすぎても時間がもったいないので、通常の作図より少し慎重に行い、完成後のチェックでミスを撲滅するように進める。
完成後のチェックでミスを発見し、修正した場合は、もう一度一通りチェックを行うことをお勧めする。
