平成１３年度(後期) 問 ５ 解説

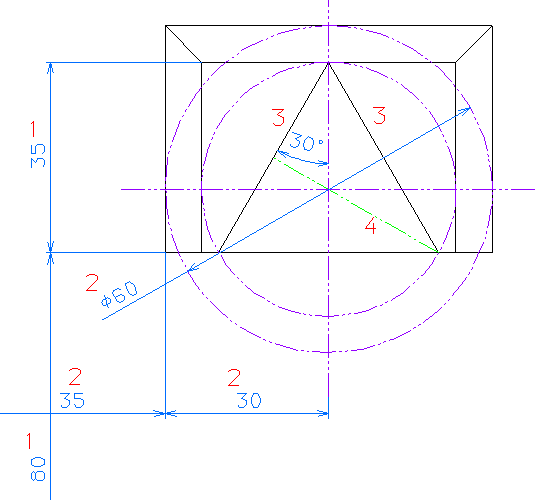

１．正三角形の底辺と、正三角形の上の頂点を通る水平線を描く。２．円Ｄの寸法が決まっているので、円Ｄの縦の中心線が描ける。
３．正三角形の上の頂点から、正三角形の斜辺を描く。
４．正三角形の対角線を描き、２．の中心線との交点が、正三角形の重心となる。

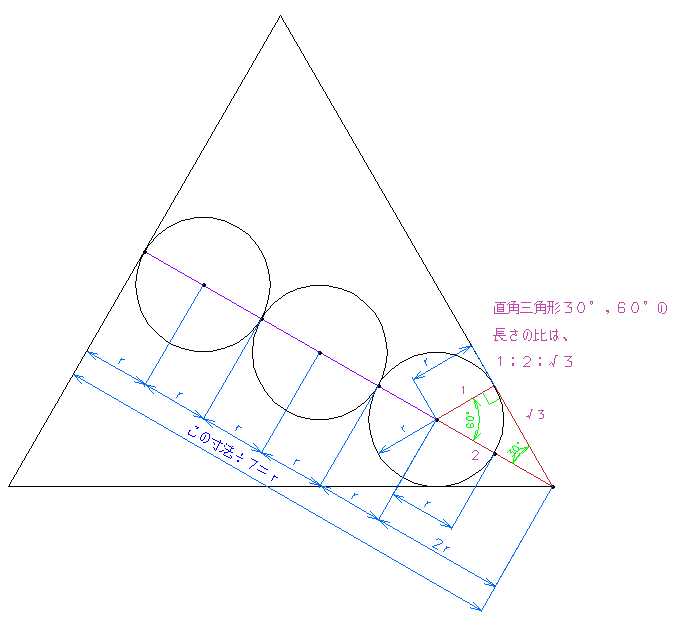

５．正三角形の中の円Ｂは、正三角形の高さを７等分して、その点を中心として描く。
直角三角形３０°，６０°の長さの比
cad_technical_expert_1305b_e_01.dxf (16 kb)
考え方のポイント

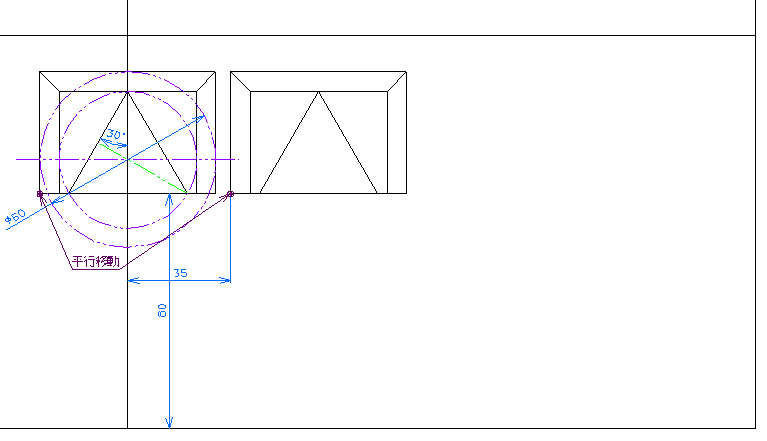

・解答の位置に直接描くことが出来ない場合は、任意の位置で仮に描いておき、
正式な位置に平行移動する。
正式な位置に直接描くことが出来る場合でも、任意の位置，向きで仮に描く考え方を使うと、
短時間で解法を求める事が出来る場合がある。
注意点
・中心線は、描いてはいけない。
・かくれ線は、全て描く。
・形状の指示が、文章と、参考図に分かれているので、見落とさないように注意する。
・問題文３行目「（正三角形Ａ）の重心点と（接円Ｃ）の中心点は同一である。」の文章と、
（上面詳細図）の、（正三角形Ａ）の１頂点が（接円Ｃ）上にある事で、
（接円Ｃ）は、（正三角形Ａ）の外接円になると気付かなければならない。
所感
・立体が描き易い分、平面図がトレース問題のレベルに上がっている。
