ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(後期) 問 ４ 解説

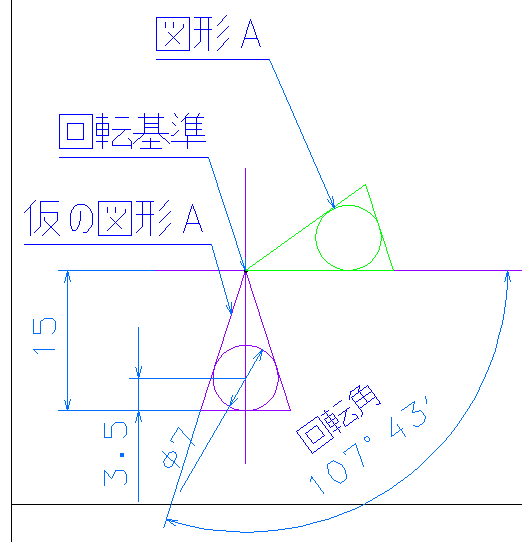

１．解答の向きに直接描くことが出来ない場合は、任意の向きで仮に描いておき、正式な向きに回転移動する。
角度を指定する場合、誤差が大きくならないように、２線分を指定する事。（コンピュータが角度を算出。）
キーイン入力は、入力桁数が少ない場合や、入力出来るがコンピュータが小さい桁を無視する場合があるので、誤差が大きくなる。
又、入力ミスの可能性もあるので、極力避ける。
ただし、切の良い数値の場合は、キーイン入力の方が誤差が小さくなる。
cad_technical_expert_1304b_e_01.dxf (15 kb)
