ＣＡＤ利用技術者試験１級 注意：古い |

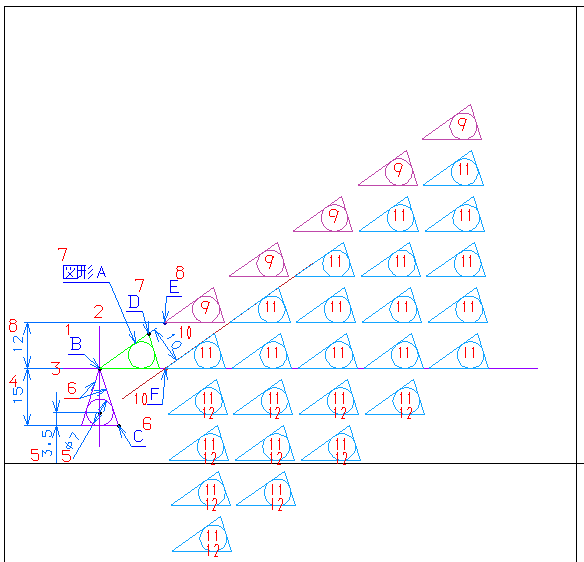

平成１３年度(後期) 問 ４ 作図

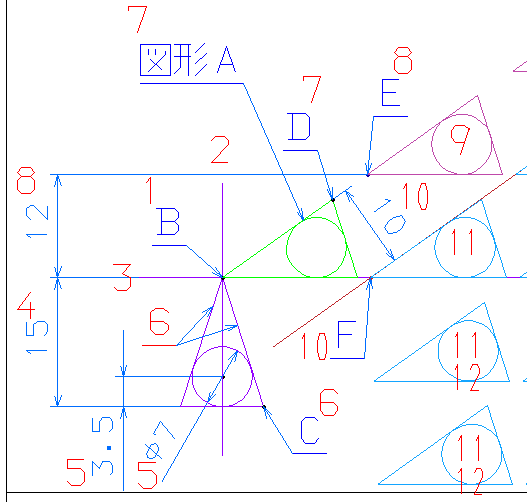

１．点Ｂを描く。２．点Ｂを通る水平線を描く。
３．点Ｂを通る水平線を描く。
４．３．で描いた水平線に平行で、１５ｍｍ離れた直線を描く。
５．２．で描いた垂直線上で、４．で描いた直線から３．５ｍｍ離れた点を中心点とする、直径７ｍｍの円を描く。
６．点Ｂを通り、５．で描いた円に接線を描き、４．で描いた直線との右側の交点を点Ｃとする。
７．点Ｂを基準として、６．で描いた接線と３．で描いた水平線との角度で、４．，５．，６．で描いた要素を回転移動する。
点Ｃの移動先を点Ｄとする。３．，４．，５．を移動した要素を、図形Ａとする。
角度を指定する場合、誤差が大きくならないように、２線分を指定する事。（コンピュータが角度を算出。）
キーイン入力は、入力桁数が少ない場合や、入力出来るがコンピュータが小さい桁を無視する場合があるので、誤差が大きくなる。
又、入力ミスの可能性もあるので、極力避ける。
ただし、切の良い数値の場合は、キーイン入力の方が誤差が小さくなる。
８．３．で描いた水平線から１２ｍｍ離れた直線と、直線ＢＤとの交点を点Ｅとする。
９．点Ｂから点Ｅに図形Ａを５回平行複写する。
１０．直線ＢＤに平行で１０ｍｍ離れた直線と、３．で描いた水平線との交点を点Ｆとする。
１１．点Ｅから点Ｆに９．で描いた図を５回平行複写する。
１２．不要な図を削除する。
cad_technical_expert_1304b_d_01.dxf (42 kb)作図のポイント
・複写時の要素選択を容易にする為に、レイヤーを使用する。
