ＣＡＤ利用技術者試験１級 注意：古い |
平成１２年度 問 ５

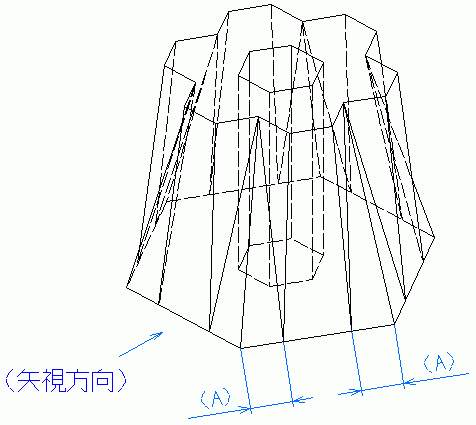

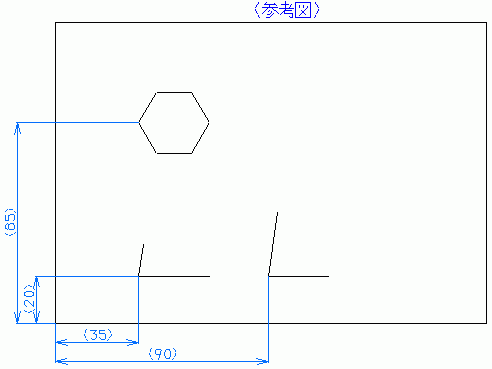

問 ５ 立体図（ソリッドモデル）を基に参考図に示す位置に三面図を完成させなさい。ソリッドモデル高さは２７ｍｍとし、底辺の六角形は直径３０ｍｍの円に内接する大きさである。
中心には正六角形の穴があいている。この正六角形の大きさは直径９ｍｍの円に外接する大きさである。
ソリッド形状の上面は下記（参考図２）の条件により決定される。
正面図は矢視方向を正面にして描きなさい。
- 作図は下記区画（ウ）に行なうこと。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_1299_q_01.dxf (21 kb)
問題 解答 解説 作図
