ＣＡＤ利用技術者試験１級 注意：古い |
平成１２年度 問 ５ 解説
１．まず形状を理解するわけだが、形状の指示が、文章と、参考図に分かれているので、見落とさないように注意する。２．文章中の”ソリッドモデル”という言葉から、中実（中身が詰まっている）であることが想像できる。
３．全体的に形状を眺め、形状を理解してみる。
４．全体的に眺めてわからない部分は、簡単な形状に分割して考える。
- 一枚の面で考える。
- 一本の直線で考える。
- 一個の点で考える。
あとは、面の構成を考慮して、隠れ線に変更していけば、投影を描くことができる。

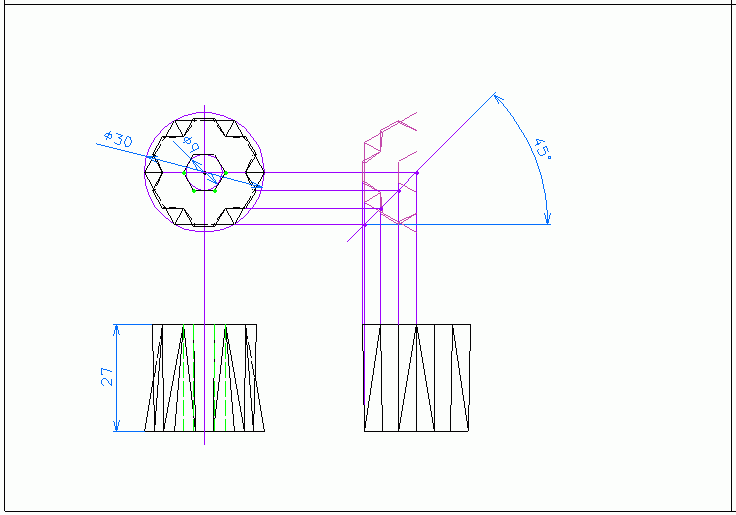

５．各点の寸法設定は、平面図と正面図で設定されており、平面図で２次元的な形が決まり、正面図で各点の高さを決めている。
６．はじめに平面図を２次元的に描き、次に正面図を描き、この時点で立体を完全に理解する。
右側面図は、がんばって描いて下さい。
cad_technical_expert_1205_e_01.dxf (31 kb)
注意点
・中心線は、描いてはいけない。
・かくれ線は、全て描く。
