平成１２年度 問 ３

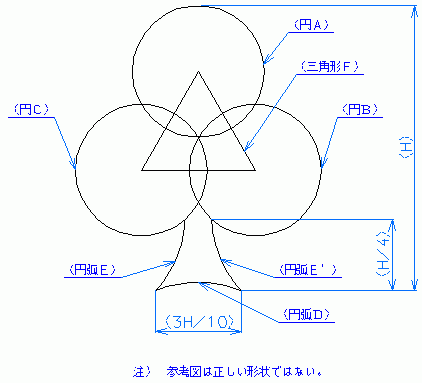

問 ３ 下記の文章を読み、それぞれの条件に合う図形を実線で描きなさい。- 作図は下記区画（エ）に行なうこと。
- 図面中に（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 仕上がり図形以外の要素は、消去すること。
１．右上の図に示す記号に従うこと。
２．三角形Ｆは正三角形である。この三角形Ｆの一辺の長さを（イ）とする。
３．円Ａ、円Ｂ、および円Ｃは三角形Ｆの頂点を中心点とし三角形Ｆの重心点を通過する円である。
４．円弧Ｅと円弧Ｅ’は軸対称である。このときの対称軸は三角形Ｆの重心を通過する垂直線である。
５．円弧Ｅと円弧Ｅ’および円弧Ｄの半径は三角形Ｆの一辺の長さ（イ）と同じである。
６．区画左下を原点（０，０）とし、（６８，６８）の位置に三角形Ｆの重心位置を合わせること。
７．（イ）＝４０ｍｍ、（Ｈ）＝１００ｍｍとするときの図形を完成させなさい。
解答用紙 cad_technical_expert_1299_q_01.dxf (6 kb)
