ＣＡＤ利用技術者試験１級 注意：古い |

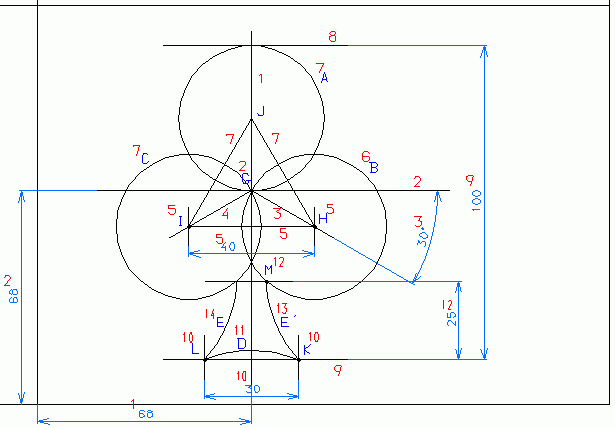

平成１２年度 問３ 作図
１．Ｘ座標が６８の線分を描く。２．Ｙ座標が６８の線分を描き、１．で描いた直線との交点を点Ｇとする。
３．点Ｇを始点とし、絶対角度−３０°の直線を描く。
４．３．で描いた直線を、１．で描いた直線を基準として、鏡面複写する。
５．１．で描いた直線に平行で、振り分け寸法４０ｍｍの直線を描き、３．，４．で描いた直線との交点を点Ｈ，点Ｉとする。
６．点Ｈを中心とする半径ＨＧの円を描く。
７．点Ｇを中心として、直線ＨＩと円Ｂを、回転角１２０°で、２回回転複写する。
８．円Ａのに接する水平線を描く。
９．８．で描いた直線に平行で、１００ｍｍ離れた平行線を描く。
１０．１．で描いた直線に平行で、振り分け寸法３０ｍｍの直線を描き、９．で描いた直線との交点を点Ｋ，点Ｌとする。
１１．点Ｋ，Ｌを通り、半径４０ｍｍの円弧を描く。
１２．９．で描いた直線に平行で、２５ｍｍ離れた平行線を描き、円Ｂとの交点を点Ｍとする。
１３．点Ｋ，Ｍを通り、半径４０ｍｍの円弧を描く。
１４．１３．で描いた円弧を、１．で描いた直線を基準として、鏡面複写する。
cad_technical_expert_1203_d_01.dxf (19 kb)
