ＣＡＤ利用技術者試験１級 注意：古い |
平成１０年度 問 ９，１０，１１，１２ 解説

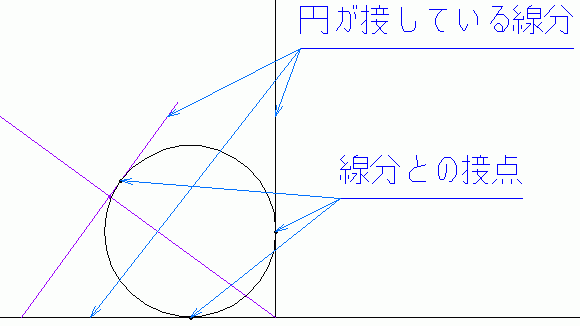

１．部分詳細図を正確に理解する。線分ＡＢを等間隔に３等分した点には、円は接していない。２．円は、３本の線分に接するように描く。
cad_technical_expert_1009_e_01.dxf (12 kb)
考え方のポイント
・円を描く為の条件を考え、その条件で円の位置，大きさが決定するかを考える。
この問題では、円は、３本の線分に接するという条件で、位置，大きさが決まる。
事前に理解しておかなければならない事
・円の位置，大きさが決まる時の条件。
例）
・３接
・２接，半径
・３点
・２点，半径
・中心点，半径
ＣＡＤのコマンドを見たり、実際に作図すれば理解できる。
