ＣＡＤ利用技術者試験１級 注意：古い |
平成１１年度 問 ９，１０，１１，１２ 作図

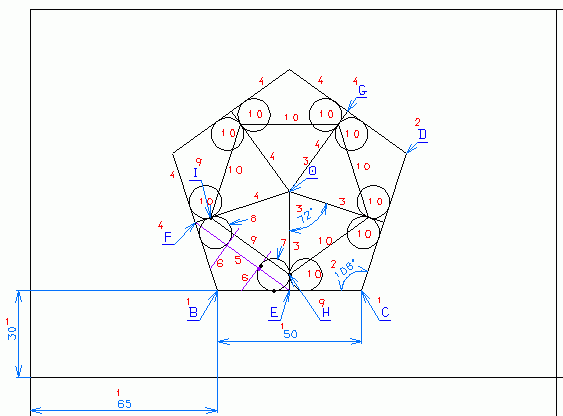

１．長さ５０ｍｍの線分ＢＣを描く。２．内角１０８°の線分ＣＤを描く。
３．線分ＢＣ，線分ＣＤの垂直２等分線をそれぞれ描き、その交点を点Ｏとする。
４．点Ｏを中心とし、線分ＣＤとその垂直２等分線を、回転角７２°で３回複写する。
５．線分ＥＦを描く。
６．線分ＥＦを３等分し、各点から線分ＥＦの垂直線を描く。
７．線分ＢＣと線分ＯＥと６．で描いた垂直線に接する円を描く。
８．７．で描いた円を、線分ＯＧ基準として鏡面複写する。
９．７．で描いた円と線分ＯＥとの交点を点Ｈ、８．で描いた円と線分ＯＦとの交点を点Ｉとし、線分ＨＩを描く。
１０．点Ｏを中心とし、７．で描いた円と、８．で描いた円と、線分ＨＩを、回転角７２°で４回複写する。
cad_technical_expert_1009_d_01.dxf (12 kb)
