ＣＡＤ利用技術者試験１級 注意：古い |
平成１０年度 問 ３， ４， ５， ６， ７， ８ 作図

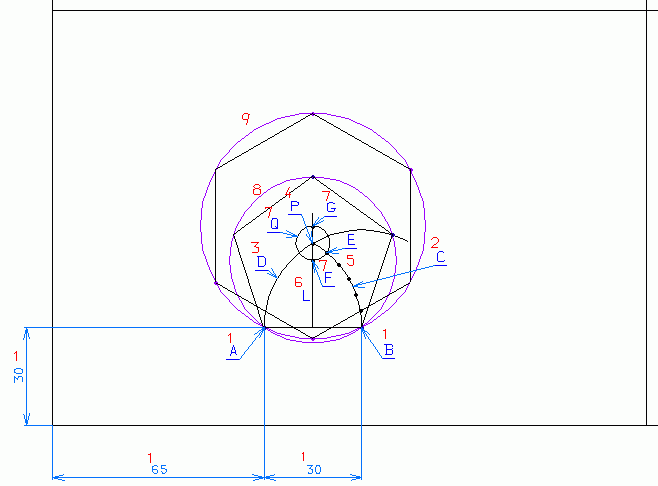

問題文通り作図するということで．．．。１．区画（ロ）の左下を原点（０，０）とし（６５，３０）を点Ａとする長さ３０ｍｍの水平線ＡＢを描く。
２．点Ａを中心とし、半径３０ｍｍの円弧Ｃを点Ｂを始点として線分ＡＢの上方に任意の長さで描く。
３．点Ｂを中心とし、半径３０ｍｍの円弧Ｄを点Ａを始点として線分ＡＢの上方に任意の長さで描く。
４．円弧Ｃと円弧Ｄの交点を点Ｐとする。
５．点Ｐから円弧ＰＢの弧長の１／６の距離を点Ｅとする。
６．線分ＡＢの中点を始点とし点Ｐを通過する線分Ｌを区画内に任意の長さで描く。
７．点Ｐを中心点とし点Ｅを通過する円Ｑを描き、この円と線分Ｌとの交点を点Ｆ及び点Ｇとする。
８．点Ｆを中心点とし、半径が線分ＦＡの円に内接した正五角形を描く。
９．点Ｇを中心点とし、半径が線分ＧＡの円に内接した正六角形を描く。
cad_technical_expert_1003_d_01.dxf (22 kb)作図のポイント
・直線ＡＢと、正五角形の一辺は、一致しているように見えるが、微妙にずれているので、注意する。
微妙にずれている場合は、自分の頭で一致するかしないかを判断する。
