平成 ９年度 問１６ 解説
１．問題文８について解説する。「点Ｈより円Ａの半径の３倍の距離で接線Ｇの線上にある点をＩとし、線分ＤＩを描きなさい。但し点Ｉは、点Ｏの右方にあるものとする。」１文章に２個の作図が含まれている。文章を分けなかった理由は、文章前半の作図は、解答として残さないようにする為である。
２．文章前半の作図は、点Ｈから、円Ａ半径の３倍距離で、接線Ｇの線上に点を求めるとあるので、円を使って求める。

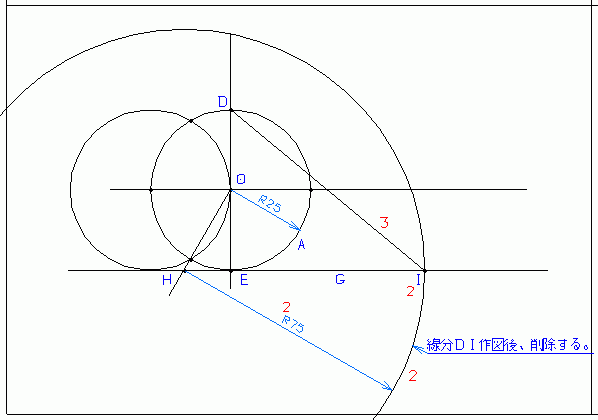

円の特徴は、中心からの距離が全て同じなので、点Ｈを中心とし、円Ａ半径の３倍半径の円を描き、接線Ｇとの交点を点Ｉとする。
３．文章後半の作図は、点Ｄと点Ｉを結び、線分ＤＩとするだけである。
cad_technical_expert_0916_e_01.dxf (12 kb)
