ＣＡＤ利用技術者試験１級 注意：古い |
平成 ９年度 問１６ 作図

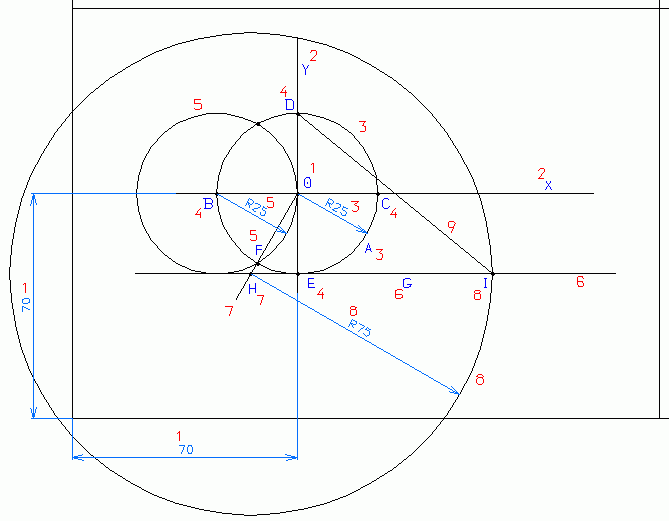

１．区画（ロ）の左下の角を原点（０，０）とし（７０，７０）を点Ｏとする。２．点Ｏを通過する水平線Ｘと垂直線Ｙを区画内に任意の長さで描く。
３．点Ｏを中心に半径２５ｍｍの円Ａを描く。
４．円Ａと水平線Ｘとの交点をＢ（点Ｏの左方）、交点Ｃ（点Ｏの右方）とし、円Ａと垂直線Ｙとの交点をＤ（点Ｏの上方）、交点Ｅ（点Ｏの下方）とする。
５．点Ｂを中心点とし円Ａと同径の円を描く。この時、円Ａとの交点を点Ｆとする。但し点Ｆは中心点Ｏより下方にあるものとする。
６．点Ｅを通過する円Ａとの接線Ｇを区画内に任意の長さで描く。
７．点Ｏを始点とし点Ｆ及び接線Ｇを通過する線分を区画内に任意の長さで描く。この時、接線Ｇとの交点を点Ｈとする。
８．点Ｈより、円Ａの半径の、３倍の半径で円を描き、接線Ｇとの交点をＩ（点Ｏの右方）とする。
９．線分ＤＩを描く。
cad_technical_expert_0916_d_01.dxf (17 kb)問題 解答 解説 作図
