平成 ９年度 問 ３ 解説

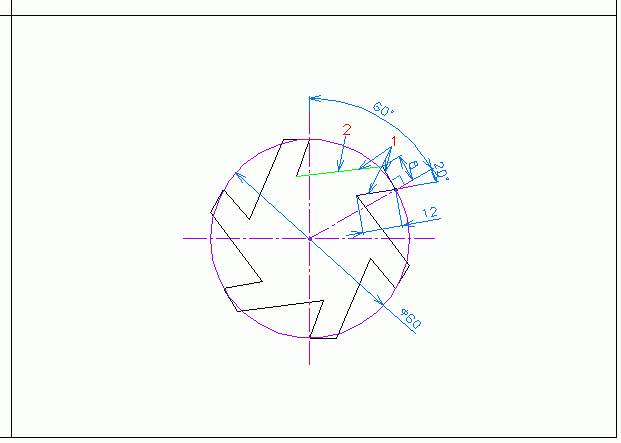

１．複写形状は、１ヶ所描いた形状を複写し、作図効率を上げる。連続した複写形状は、何処から何処までが１形状であるのかはっきりさせる。
２．この問題の場合は、１形状の１線分が、１形状の範囲内では求まらない。
この１線分は、複写形状同士を繋ぐ線分なので、確定形状を先に複写し、その後繋ぐ。
