平成　９年度　問　３　作図

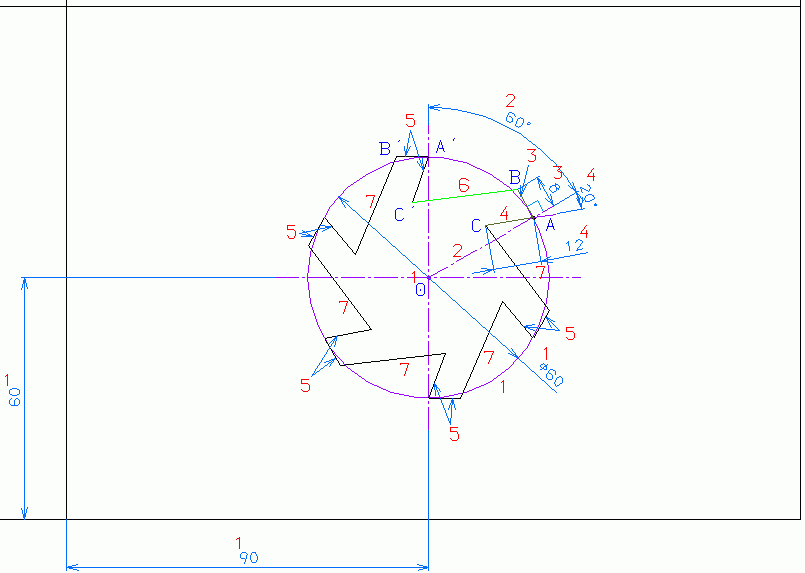

１．点Ｏを中心とする直径６０ｍｍの円を描く。
２．点Ｏを通り、角度が６０°の線分を描き、１．の円との交点を点Ａとする。
３．点Ａを始点とし、２．の線分に垂直で長さが８ｍｍの垂直線を描き、終点を点Ｂとする。
４．点Ａを始点とし、２．の線分との角度が２０°で長さが１２ｍｍの直線を描き、終点を点Ｃとする
５．３．４．で描いた線分を、回転角６０°で５回複写する。
６．直線ＢＣ’を描く。
７．６．で描いた線分を、回転角６０°で５回複写する。

cad_technical_expert_0903_d_01.dxf (26 kb)
