ＣＡＤ利用技術者試験１級 注意：古い |
平成 ８年度 問１３，１４，１５，１６
問１３ 次の立体図に示す容器は平面で作られ、底面は正五角形、上面の星型の各辺は等長で高さ２３ｍｍの水平線に沿って開いている。次の指示に従ってこの
容器の展開図を描きなさい。
- 作図は下記区画（ハ）に行なう。
- 参考図で（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。

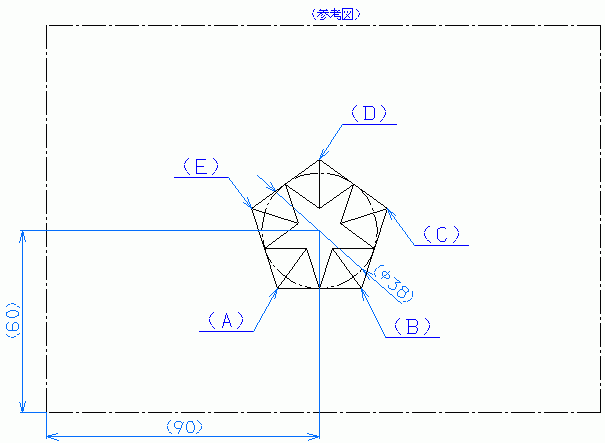

- 参考図に示す位置と方向に、底面ＡＢＣＤＥの外周に立ち上がる１５個の側面を、
図に示す３面を単位に５グループに分け、各グループの３面を底面の外側に展開し、
ＡＢ・ＢＣ・ＣＤ・ＤＥ・ＥＡ、５辺の周囲に配置すること。 - 区画左下を原点（０，０）とする。
- 仕上がり図形以外の要素は、消去すること。
問１４ 線分ＡＦの長さを小数点以下２桁まで求め、マークシートに記入しなさい。
問１５ 展開図における点ＦのＸ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問１６ 展開図における点ＦのＹ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
解答用紙 cad_technical_expert_0899_q_01.dxf (6 kb)
問題 解答 解説 作図
