ＣＡＤ利用技術者試験１級 注意：古い |

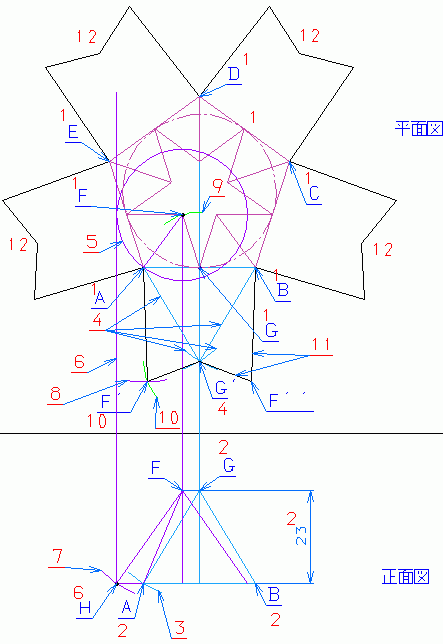

平成 ８年度 問１３ 作図
１．平面図を２次元的に描く。２．正面図で、線分ＡＢ，ＡＧ，ＢＧを描く。
３．正面図で、点Ｇを中心として、線分ＧＡを半径とする円を描く。
４．平面図で、点Ａ，Ｂを中心として、３．の円を平行移動し、２円の交点を点Ｇ’とする。
５．平面図で、点Ｆを中心として、線分ＦＡを半径とする円を描く。
６．平面図で、５．の円に垂直線を描き、正面図の線分ＡＢとの交点を点Ｈとする。
７．正面図で、点Ｆを中心として、線分ＦＨを半径とする円を描く。
８．平面図で、点Ａを中心として、７．の円を平行移動する。
９．平面図で、点Ｇを中心として、線分ＧＦを半径とする円を描く。
１０．正面図で、点Ｇ’を中心として、９．の円を平行移動し、８．の円との交点を点Ｆ’とする。
１１．平面図で、線分ＡＦ’，Ｆ’Ｇ’を、線分ＤＧ’を基準として、鏡面複写する。
１２．平面図で、線分ＡＦ’，Ｆ’Ｇ’，Ｇ’Ｆ’’を、平面図の中心を基準として、回転角７２°で、４回複写する。
cad_technical_expert_0813_d_01.dxf (37 kb)
