ＣＡＤ利用技術者試験１級 注意：古い |
平成 ８年度 問 ８， ９，１０，１１，１２
問 ８ 下記の文章を読み、指定した図形を実線で描きなさい。- 作図は下記区画（ニ）に行なう。
- 仕上がり図形以外の要素は、消去すること。
１．区画（ニ）の左下を原点（０，０）とし（５０，５０）を点Ｏとする。
２．点Ｏを基点として、それぞれ（０，４０）（４０，４０）（４０，０）を中心とする一辺が２５ｍｍの正方形、ＡＢＣＤ，ＥＦＧＨ，ＩＪＫＬを描きなさい。

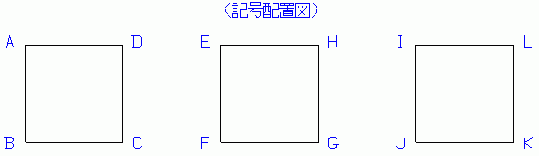

中心点（０，４０）をＡＢＣＤ、中心点（４０，４０）をＥＦＧＨ、中心点（４０，０）をＩＪＫＬとする。（下記、記号配置図参照）
３．点Ｏを中心として辺ＢＣと辺ＩＪの２辺に接する最小円Ｘを描きなさい。
４．辺ＣＤと辺ＥＦの間に任意の長さ中心線Ｍを描きなさい。
５．中心線Ｍと円Ｘとの交点をＺとする。但し、交点Ｚは、点Ｏよりプラス座標に存在する。
６．交点Ｚを中心として、頂点Ｄと頂点Ｅを通過する円Ｗを描きなさい。
７．中心線Ｍと円Ｗとの交点をＱとする。但し、交点Ｑは、点Ｏよりプラス座標に存在する。
問 ９ 点ＺのＸ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問１０ 点ＺのＹ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問１１ 点ＱのＸ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問１２ 点ＱのＹ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
クシートに記入しなさい。
解答用紙 cad_technical_expert_0899_q_01.dxf (6 kb)
