ＣＡＤ利用技術者試験１級 注意：古い |

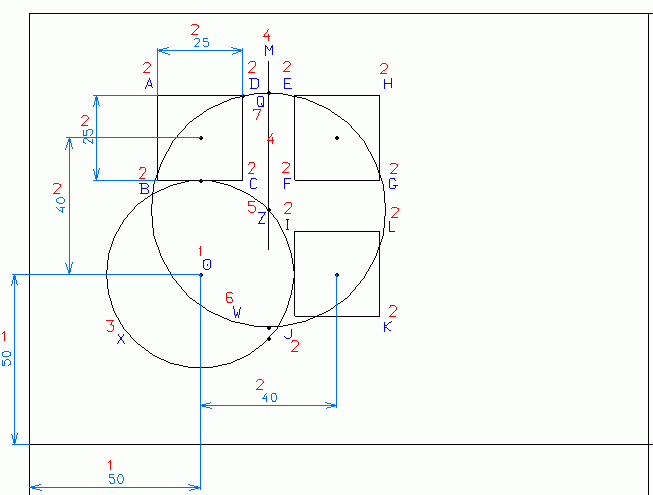

平成 ８年度 問 ８ 作図
１．区画（ニ）の左下を原点（０，０）とし（５０，５０）を点Ｏとする。２．点Ｏを基点として、それぞれ（０，４０）（４０，４０）（４０，０）を中心とする一辺が２５ｍｍの正方形、ＡＢＣＤ，ＥＦＧＨ，ＩＪＫＬを描く。
中心点（０，４０）をＡＢＣＤ、中心点（４０，４０）をＥＦＧＨ、中心点（４０，０）をＩＪＫＬとする。（下記、記号配置図参照）
３．点Ｏを中心として辺ＢＣと辺ＩＪの２辺に接する最小円Ｘを描く。
４．辺ＣＤと辺ＥＦの間に任意の長さ中心線Ｍを描く。
５．中心線Ｍと円Ｘとの交点をＺとする。但し、交点Ｚは、点Ｏよりプラス座標に存在する。
６．交点Ｚを中心として、頂点Ｄと頂点Ｅを通過する円Ｗを描く。
７．中心線Ｍと円Ｗとの交点をＱとする。但し、交点Ｑは、点Ｏよりプラス座標に存在する。
cad_technical_expert_0808_d_01.dxf (22 kb)問題 解答 解説 作図
