ＣＡＤ利用技術者試験１級 注意：古い |
１接，１点，半径指定、作図方法解説
Ｒ２０の円弧の場合概要
１．求める円弧の中心点を求める。
２．「円 半径」コマンドで、求める円を描く。

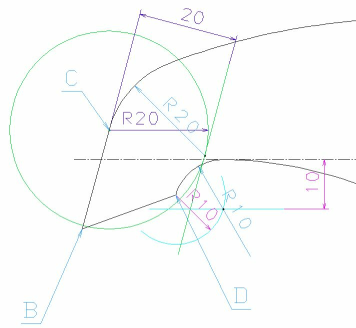

作図
１．点Ｃを中心として、半径２０の円を描く。（接する点から、半径２０離れた要素。）
２．線分ＢＣに平行で、２０離れた線分を描く。（接する線分から、半径２０離れた要素。）
３．１．，２．で求めた円と線分の交点を求める。（求める円弧の中心点。）
４．３．で求めた交点を中心とする、半径２０の円を描く。
５．不要部をトリム。
要素に接する円を作図する方法は、オリジナル 問８を参考にしてください。
円，円弧の特徴は、「中心点から任意の円周までの最短距離が、全て同じ」ってことです。
これを具体的に作図で使うには、円，円弧が接する要素から、円，円弧の半径分離れた要素を作ってやれば良いです。
・点に接する→点を中心点とする円。
・円に接する→円を半径分大きくした円。
・三角形に接する→半径分大きくしたおにぎり形。（角が丸い。）
