１接，１点，半径指定、作図方法解説
概要１．求める円弧の中心点を求める。
２．求める円弧を含む円を描く。
３．不要部を部分削除し、円弧にする。

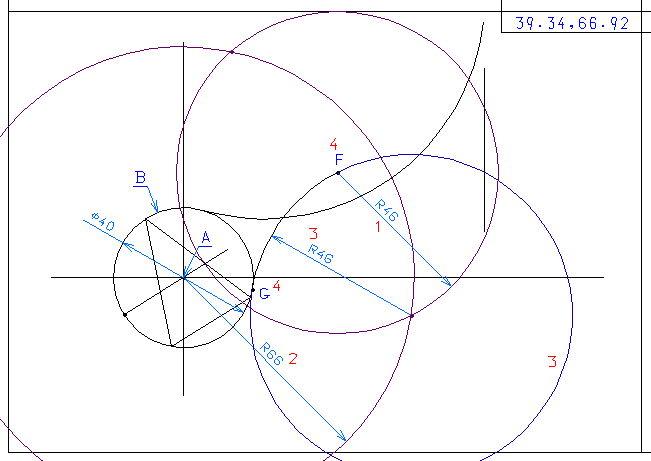

作図
１．点Ｆを中心として、半径４６の円を描く。
２．点Ａを中心として、半径６６の円を描く。
３．１．，２．で求めた円の交点を中心点とする半径４６の円を描く。
４．３．で描いた円を、「円Ｂと３．で描いた円の交点」と、「点Ｆ」の間で、部分削除する。
要素に接する円を作図する方法は、オリジナル 問８を参考にしてください。
円，円弧の特徴は、「中心点から任意の円周までの最短距離が、全て同じ」ってことです。
これを具体的に作図で使うには、円，円弧が接する要素から、円，円弧の半径分離れた要素を作ってやれば良いです。
・点に接する→点を中心点とする円。
・円に接する→円を半径分大きくした円。
・三角形に接する→半径分大きくしたおにぎり形。（角が丸い。）
