平成 ７年度 問 ５ 作図

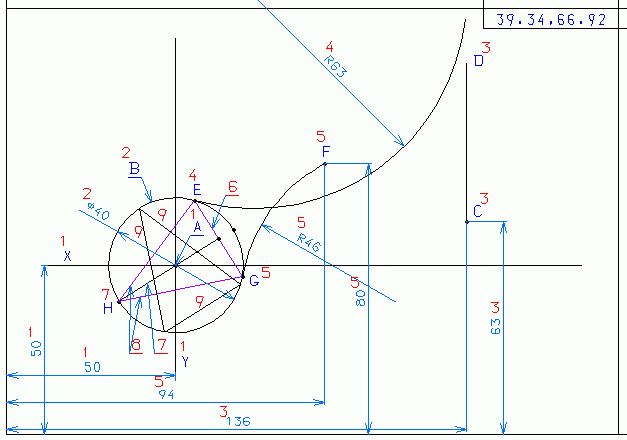

１．点Ａ（５０，５０）を通過する水平線Ｘ及び垂直線Ｙを区画内に任意の長さで描く。２．点Ａを中心とする直径４０ｍｍの円Ｂを描く。
３．点Ｃ（１３６，６３）を通過する、垂直線Ｙに平行な線分を区画内に任意の長さで描く。
これを線分ＣＤとする。
４．線分ＣＤ及び円Ｂにそれぞれ外接する半径６３ｍｍの円を描き、円Ｂと接する点をＥとする。解説
但し円の中心点は水平線Ｘの上方にある。
５．点Ｆ（９４，８０）を通り円Ｂに接する半径４６ｍｍの円弧ＦＧを描き円Ｂと接する点をＧとする。解説
但し半径４６ｍｍの円弧の中心点は水平線Ｘの下方にあることとする。又、円弧ＦＧは円Ｂに外接する。
６．点Ｅ、点Ｇを結び、この線分をＥＧとする。
７．線分ＥＧの垂直２等分線を描く。
但し、点Ｈは線分ＥＧの下方にあることとする。
８．三角形ＥＧＨを描く。
９．三角形ＥＧＨを点Ａを中心として時計廻りに９０°回転移動する。
cad_technical_expert_0705_d_01.dxf (25 kb)問題 解答 解説 作図
