立体図

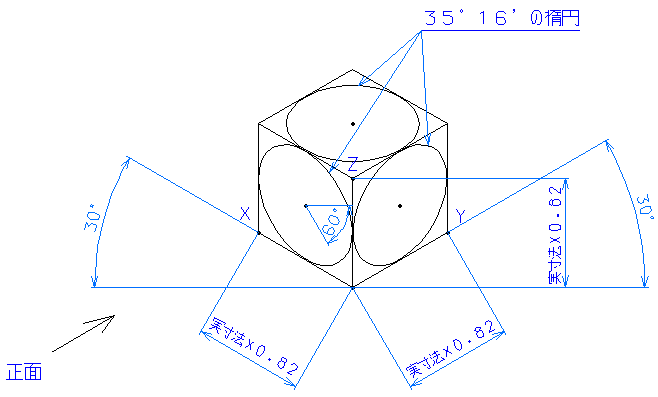

等角投影図を使った、作図法
- X，Y，Z方向に描く直線は、全て0.82倍。
- 角度線は、X，Y座標に変換すると描き易い。
- 球は、そのままの大きさで描く。
詳しく知りたい方は、国家検定のテクニカルイラストレーション用テキストを、参照してみて下さい。
