図枠，製作部品表，購入品表の作成 |
- 図枠，表題欄は企業ごとに決まっているので、通常は作成せずに、既存の図枠，表題欄を使用する。
この演習では、以降の演習で使用するので作成する。- 図枠
- JIS B 0001の図枠の寸法4.(3)に従って作成する。
- 表題欄
- JIS B 0001の表題欄記入方法4.(4)に従って作成する。
表題欄の寸法，項目の配置は規定されてないない。
この演習では、企業名，投影法は省略した。（”原則として”とあるので、必ずしも規格に従う必要は無い。）
組立図，部品図で、共通使用。
- JIS B 0001の表題欄記入方法4.(4)に従って作成する。
- 製作部品表，購入部品表
- 作成しない場合もあるが、それ相当の物は必要。
作成しない場合は、組立図の中に記入したり、電子データとして入力したりする。 この２つの表は、製作，購入手配を効率的に確実に行う為に必要。
- 作成しない場合もあるが、それ相当の物は必要。

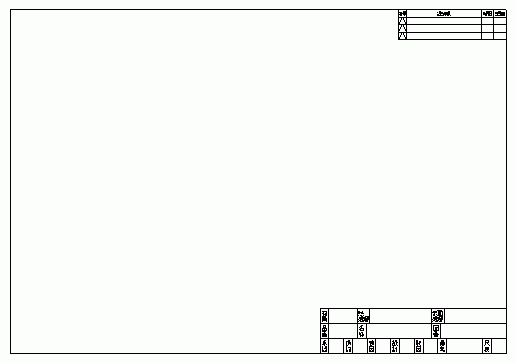

- 図枠

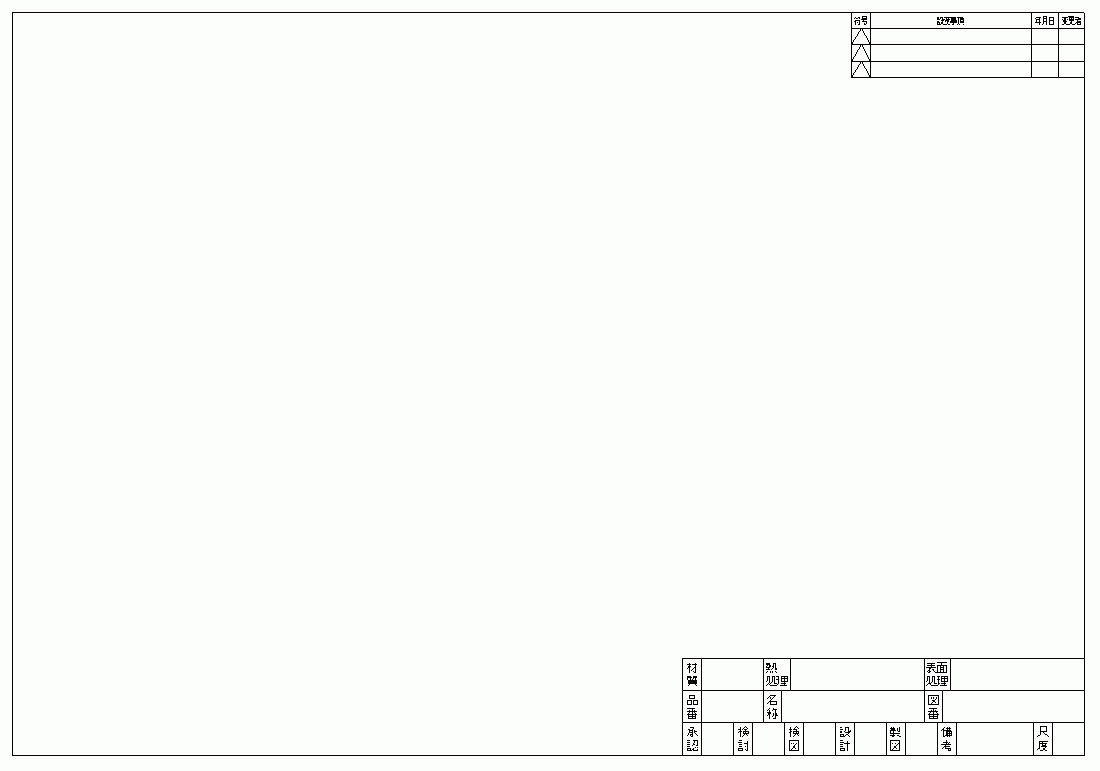

図枠 zuwaku_a3.dxf (13 kb)

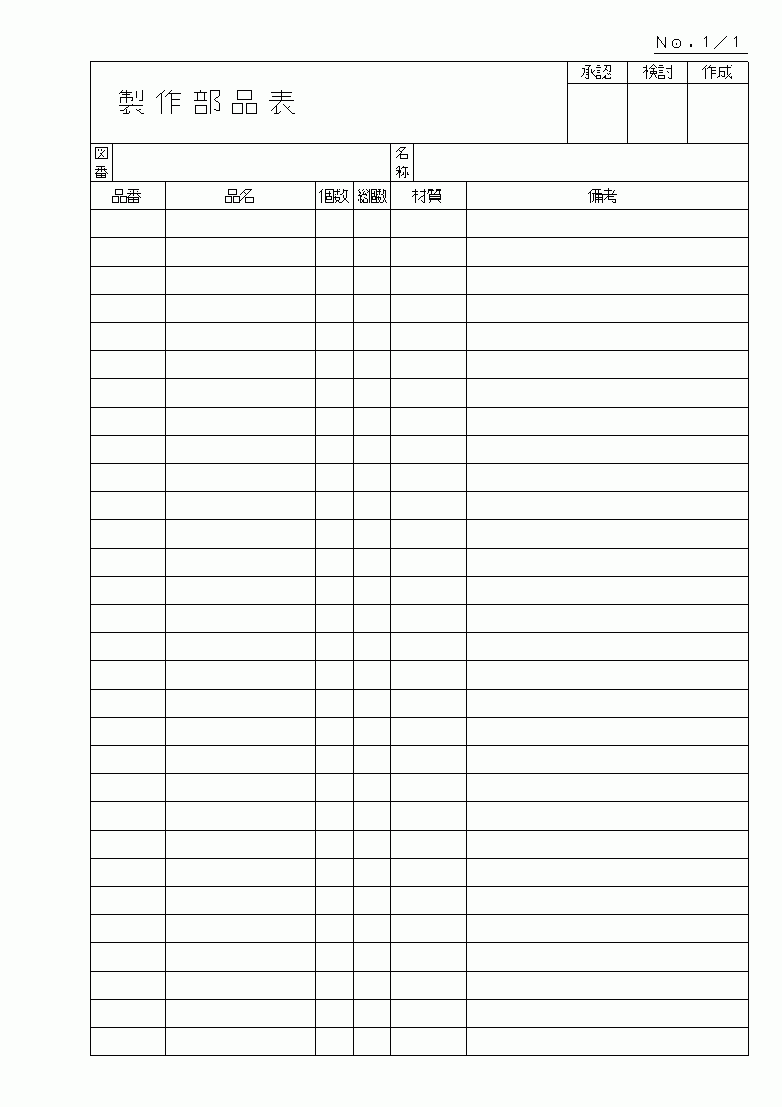

製作部品表 seisakubuhinhyou_a3.dxf (13 kb)

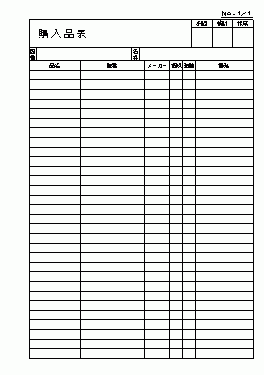

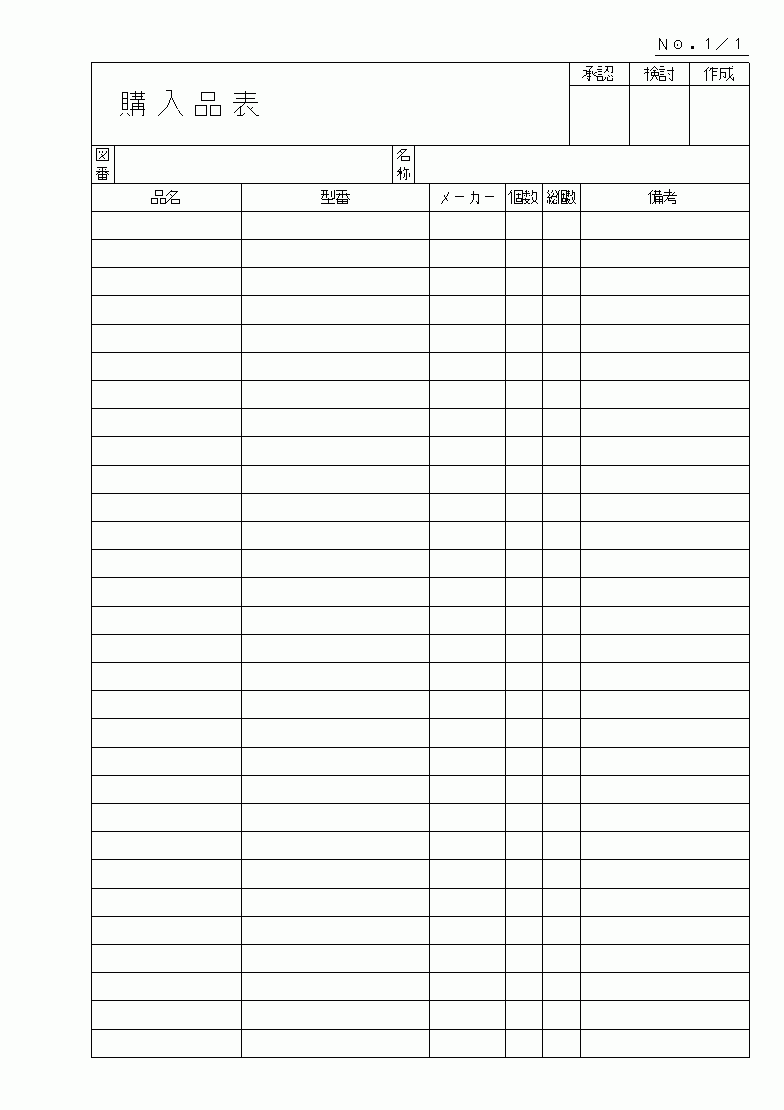

購入部品表 kounyuuhinhyou_a3.dxf (13 kb)
