ボルトの円弧部の描き方

どのような考え方で描くか
- 正確に描かなければならない部分と、適当に描けばよい部分があるが、これは、適当に描けば良い部分である。
  適当と言っても、全くの適当と、主要な位置のみ正確に描く方法がある。
  以下は、主要な位置のみ正確に描く方法である。

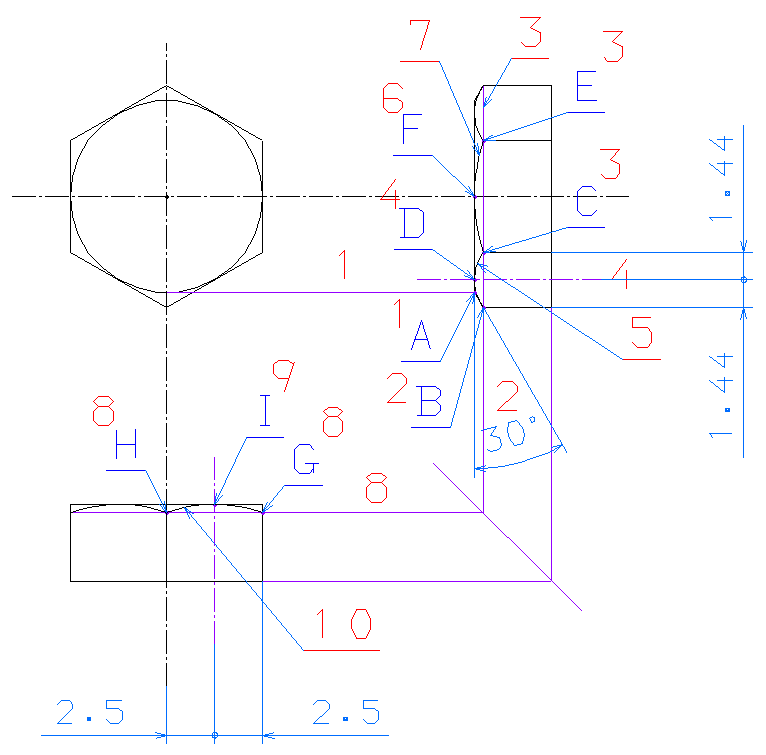

主要な位置のみ正確に描く方法
1. 正面図の円に接する、水平線を描き、点Ａを求める。
2. 点Ａを通る、３０°の線を描き、点Ｂを求める。
3. 点Ｂを通る、垂直線を描き、点Ｃ，Ｅを求める。
4. ２直線の中心線を描き、点Ｄを求める。
5. ３点Ｃ，Ｄ，Ｂを通る円弧を描く。
6. 点Ｆを求める。
7. ３点Ｅ，Ｆ，Ｃを通る円弧を描く。
8. ３．で描いた直線を、下面図に投影し、点Ｇ，Ｈを求める。
9. 点Ｉを求める。
10. ３点Ｇ，Ｉ，Ｈを通る円弧を描く。
bolt.dxf(28 kb)
