応用問題（実角）Ｂ　解答例

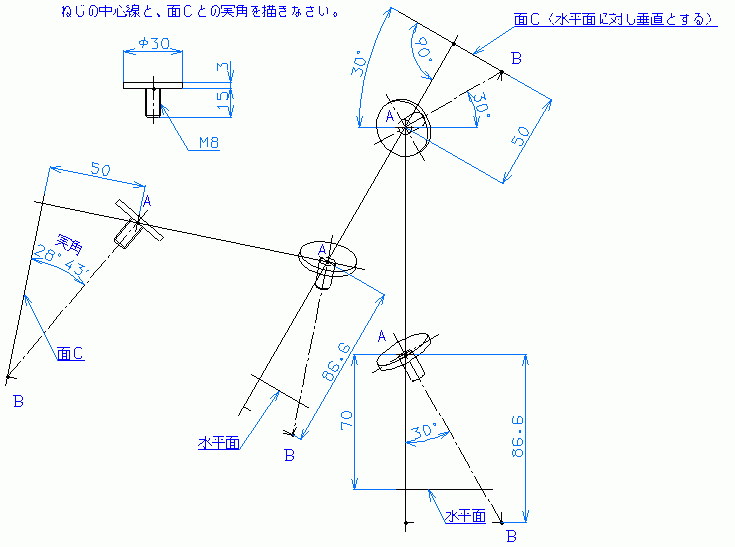

実角が求まる投影は、面Ｃが線で見えなければならないが、面Ｃを線で見る投影を出せるのは、面Ｃが実形で見える投影のみなので、先に面Ｃの実形を見る必要がある。

zugaku01_05a.dxf (53 kb)

問題解答例
