副投影　解答例

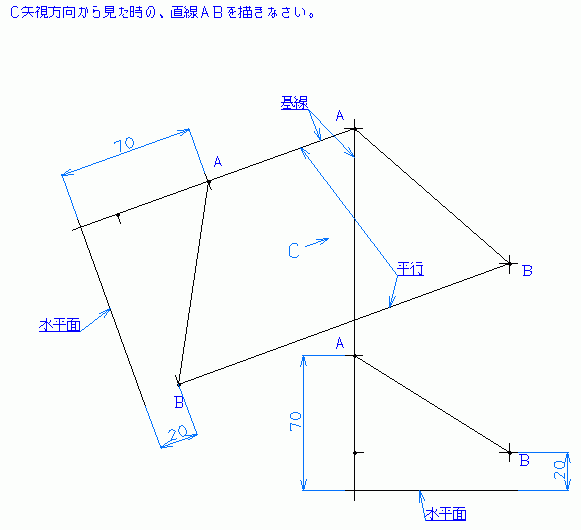

Ａ点，Ｂ点別々に求め、Ａ点，Ｂ点を結ぶ。
点の投影は、引き出した方向に有り、なおかつ、２つ向こうの投影の、引き出した方向の距離が同じ位置に有る。

zugaku01_01a.dxf (19 kb)

問題解答例
