立体図形問題 注意：古い |
三面図作図法（簡易）

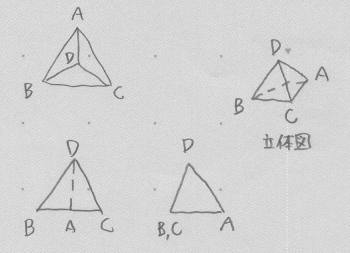

例題
Ａ．基本的な考え方（各投影共通）
１．頂点を作図する。
２．頂点に記号を付ける。
３．各頂点を結び、稜線を描く。（記号を見ながら、頂点を結ぶ。）
４．立体的にとらえながら、隠れ線（破線）に変更する。
Ｂ．作図方法
１．平面図を作図する。
１−１．２次元的な作図なので省略。
２．正面図を作図する。
２−１．各頂点の高さに、線を描く。
２−２．平面図の頂点を通る、垂直線を描く。
２−３．２−１と２−２の直線の交点が、正面図での頂点の位置となる。
基本的には、１頂点ごとに作図する。
２−４．各頂点を結び、稜線を描く。（記号を見ながら、頂点を結ぶ。）
３．右側面図を作図する。
３−１．平面図から参照する為の、４５°の直線を描く。
３−２．正面図の頂点を通る、水平線を描く。
３−３．平面図の頂点を通る、水平線を描き、３−１の直線に当て、その点から垂直線を描く。
３−４．３−２と３−３の直線の交点が、右側面図での頂点の位置となる。
３−５．各頂点を結び、稜線を描く。（記号を見ながら、頂点を結ぶ。）
４．立体的にとらえながら、隠れ線（破線）に変更する。
稜線によっては、部分的に隠れ線（破線）になる場合があるので、切断して線種を変更する。
Ｃ．ポイント
・まずは、頂点を描けるようにする。
１個の点と考えて描く。その場合、他の関係ない物にまどわされない事。
・稜線は、どの投影でも、同じ頂点同士が結ばれている。
例：稜線ＡＢは、どの投影でも、ＡＢで結ばれている。
・描きにくい部分ほど、上記のように描く。
