ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問２１
問２１ 下記の文章を読み、それぞれの条件に合う図形を実線で描きなさい。- 作図は下記区画（エ）に行なうこと。
- 図面中に（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 仕上がり図形以外の要素は、消去すること。

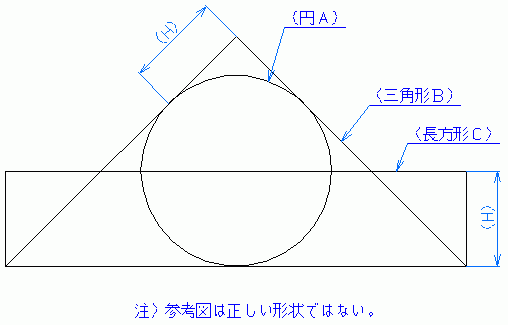

１．右上の図に示す記号に従うこと。
２．三角形Ｂは二等辺三角形である。この三角形Ｂの底辺の長さを１５０ｍｍとする。
３．三角形Ｂの各辺は、それぞれ、円Ａに一点で接している。
４．円Ａと三角形Ｂと長方形Ｃは軸対称である。このときの対称軸は三角形Ｂの重心を通過する垂直線である。
５．円Ａの直径は、６２ｍｍとする。
６．区画左下を原点（０，０）とし、（９１，６０）の位置に円Ａの重心位置を合わせること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
問題 解答 解説 作図
