ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問２０

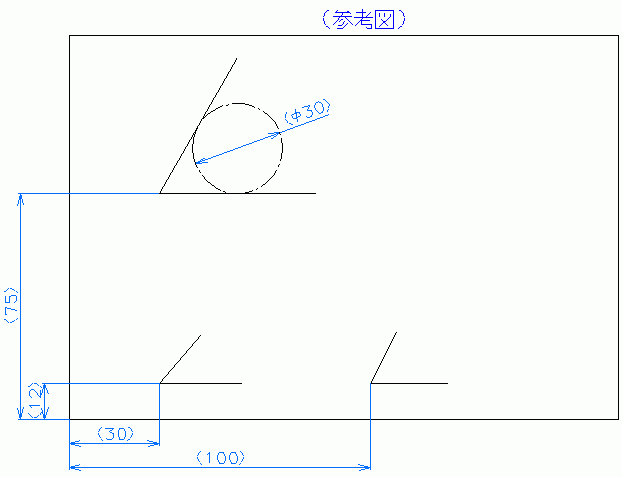

問２０ 立体図（ソリッドモデル）を基に参考図に示す位置に三面図を完成させなさい。ソリッドモデル高さは３０ｍｍとし、底面の正三角形は直径３０ｍｍの円に外接する大きさである。
高さは３０ｍｍに有る頂点は、底面の重心点と、垂線上で重なる位置に有る。
正面図は矢視方向を正面にして描きなさい。
- 作図は下記区画（ウ）に行なうこと。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
