ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１９ 作図

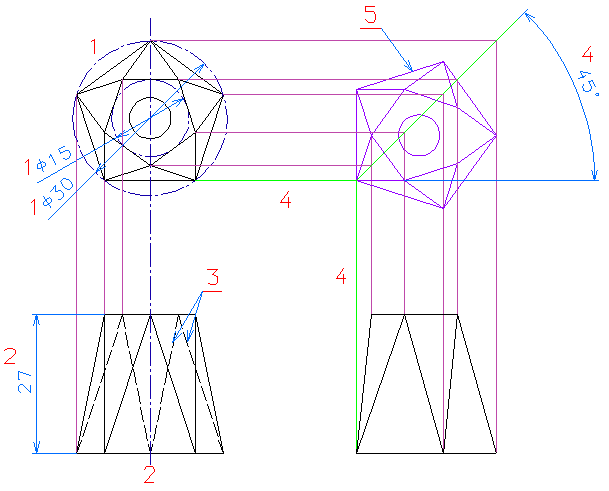

１．平面図を２次元的に描く。２．正面図で、各点をそれぞれの高さで描き、点と点を繋ぐ。
３．立体的に捉えながら、隠れ線に変更する。
４．右側面図は、横方向の位置が、平面図の縦方向の位置と同じになるので、お互いの投影から基準線を延長し、その交点を通る４５°の直線を描き、その４５°の直線に反射させる感じで位置を求める。
５．４．以外の方法として、平面図が完成しているので、右側面図の上に、平面図を９０°回転させて移動し、そこから横方向の位置を求める方法もある。
今回の問題では、この方法の方が速い。しかし、通常の作図では、平面図から右側面図，右側面図から平面図へと、双方向に参照するので、４．の作図方法を基本として覚える必要がある。
cad_technical_expert_9919_d_01.dxf (34 kb)
