ＣＡＤ利用技術者試験１級　注意：古い

オリジナル　問１８

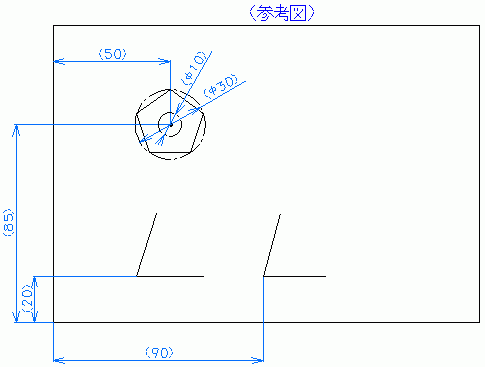

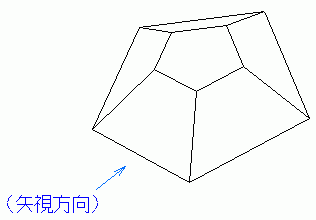

問１８　立体図（ワイヤーフレームモデル）を基に参考図に示す位置に三面図を完成させなさい。
ワイヤーフレームモデル高さは２７ｍｍとし、底辺の五角形は直径３０ｍｍの円に内接する大きさである。
上辺の五角形の大きさは直径１０ｍｍの円に外接する大きさである。
正面図は矢視方向を正面にして描きなさい。

作図は下記区画（ウ）に行なうこと。
仕上がり図形以外の要素は、消去すること。

解答用紙　cad_technical_expert_9999_q_01.dxf (6 kb)

問題解答解説作図
