ＣＡＤ利用技術者試験１級　注意：古い

オリジナル　問１６　作図

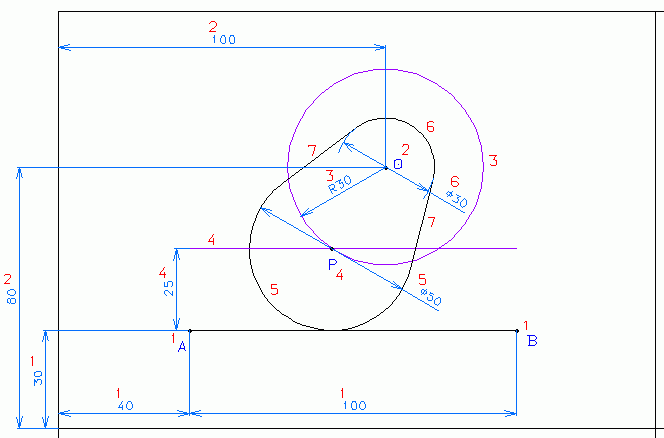

　１．線分ＡＢを描く。
　２．点を描く。
　３．点Ｏを中心とし、半径３０ｍｍの円を描く。
　４．線分ＡＢに平行で、Ｙ方向に２５ｍｍ離れた線分を描くき、３．の円との交点を点Ｐとする。
　５．点Ｐを中心とし、直径５０ｍｍの円を描く。
　６．点Ｏを中心とし、直径３０ｍｍの円を描く。
　７．５．，６．の２つの円に互いに接する接線を描く。

cad_technical_expert_9916_d_01.dxf (20 kb)

問題解答解説作図
