ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１４

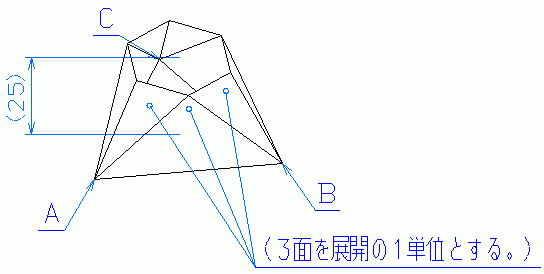

問１４ 次の立体図に示す容器は平面で作られ、底面は正三角形、上面の正六角形は高さ２５ｍｍの水平線に沿って開いている。次の指示に従ってこの
容器の展開図を描きなさい。
- 作図は下記区画（ハ）に行なう。

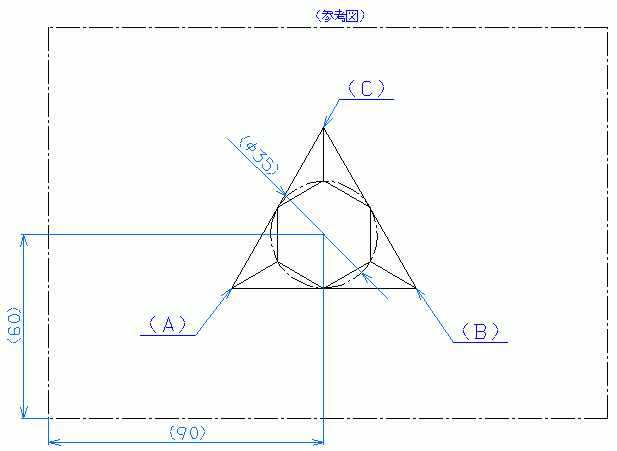

- 参考図で（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 参考図に示す位置と方向に、底面ＡＢＣの外周に立ち上がる９個の側面を、
図に示す３面を単位に３グループに分け、各グループの３面を底面の外側に展開し、
ＡＢ・ＢＣ・ＣＤ、３辺の周囲に配置すること。 - 区画左下を原点（０，０）とする。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
