オリジナル　問１１　作図

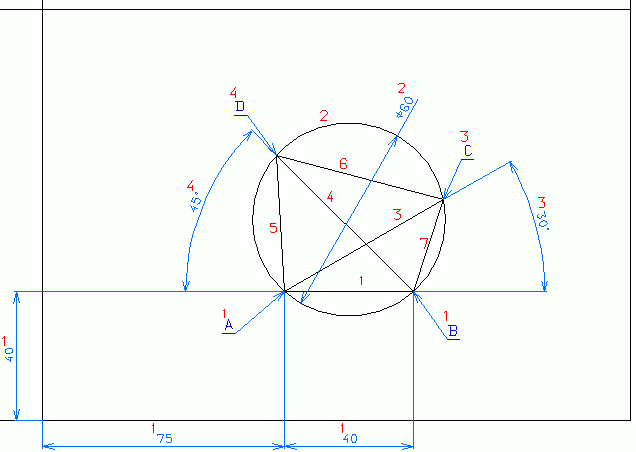

　１．線分ＡＢを描く。
　２．円は、２点（点Ａ，Ｂ），直径指示で描く。
　３．点Ａを始点として、角度３０°の線分を描き、円との交点を、点Ｃとする。
　４．点Ｂを始点として、角度４５°の線分を描き、円との交点を、点Ｄとする。
　５．線分ＡＤを描く。
　６．線分ＤＣを描く。
　７．線分ＣＢを描く。

cad_technical_expert_9911_d_01.dxf (19 kb)
