ＣＡＤ利用技術者試験１級 注意：古い |

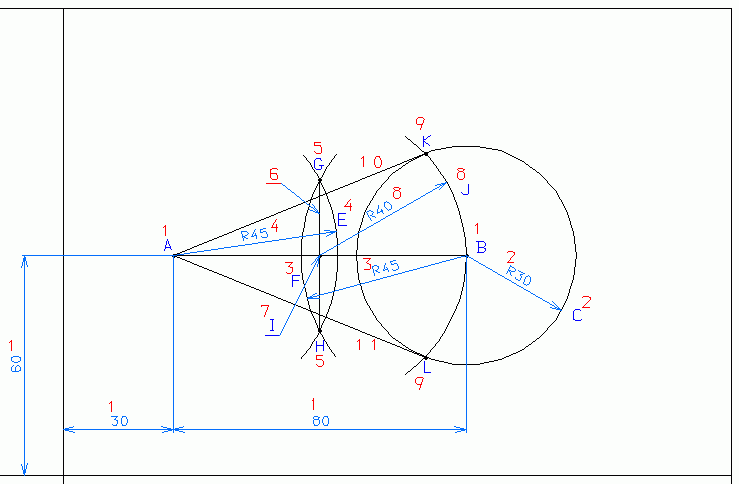

オリジナル 問 ７ 作図
１．区画の左下を原点（０，０）とし（３０，６０）を点Ａとする長さ８０ｍｍの水平線ＡＢを、点Ｂが右方になるように描く。２．点Ｂを中心に半径３０ｍｍの円Ｃ描く。
３．点Ａを中心とし、半径４５ｍｍの円弧Ｅを点Ａの右方に任意の長さで描く。
４．点Ｂを中心とし、円弧Ｅと同一半径の円弧Ｆを点Ｂの左方に任意の長さで描く。
５．円弧Ｅとの交点を点Ｇ及び点Ｈとする。
６．点Ｇを始点とし点Ｈを終点とする線分ＧＨを描く。
７．線分ＡＢとの交点を点Ｉとする。
８．点Ｉを中心とし、点Ｂを通過する円弧Ｊを点Ｉの右方に任意の長さで描く。
９．円Ｃとの交点を点Ｋ及び点Ｌとする。
１０．点Ａを始点とし点Ｋを終点とする線分ＡＫを描く。
１１．点Ａを始点とし点Ｌを終点とする線分ＡＬを描く。
cad_technical_expert_9907_d_02.dxf (19 kb)
問題 解答 解説 作図
