ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ６ 作図

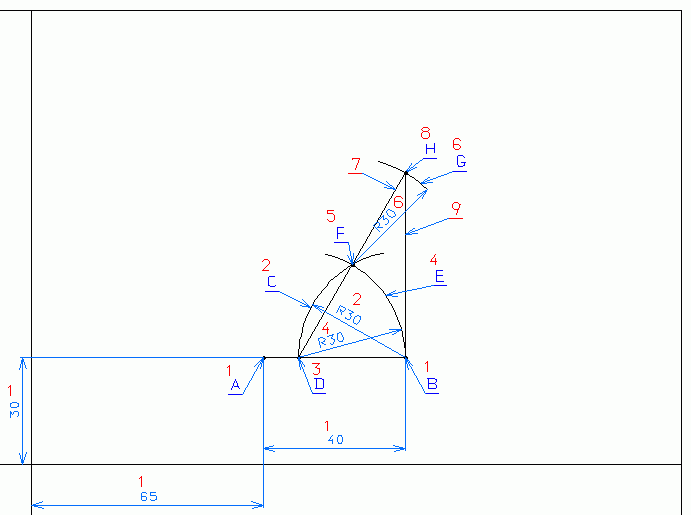

１．区画の左下を原点（０，０）とし（６５，３０）を点Ａとする長さ４０ｍｍの水平線ＡＢを、点Ｂが右方になるように描く。２．点Ｂを中心とし、半径３０ｍｍの円弧Ｃを線分ＡＢの上方に任意の長さで描く。
３．線分ＡＢと円弧Ｃの交点を点Ｄとする。
４．点Ｄを中心とし、円弧Ｃと同一半径の円弧Ｅを線分ＡＢの上方に任意の長さで描く。
５．円弧Ｃと円弧Ｅの交点を点Ｆとする。
６．点Ｆを中心とし、円弧Ｃと同一半径の円弧Ｇを線分ＡＢの上方に任意の長さで描く。
７．点Ｄを始点とし点Ｆを通過する線分を区画内に任意の長さで描く。 ８．円弧Ｇとの交点を点Ｈとする。
９．点Ｂを始点とし点Ｈを終点とする線分ＢＨ描く。
cad_technical_expert_9906_d_02.dxf (21 kb)
問題 解答 解説 作図
