ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ５ 作図

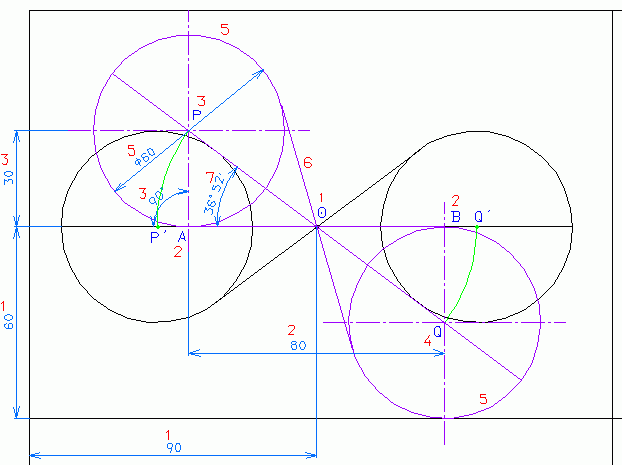

１．区画の左下の角を原点（０，０）とし（９０，６０）を点Ｏとする。２．点Ｏを通り、水平で、長さ８０ｍｍの線分ＡＢを描く。
３．点Ａを通り線分ＡＢに垂直な直線と、線分ＡＢから３０ｍｍ離れた平行線との交点を点Ｐとする。
４．点Ｂを通り線分ＡＢに垂直な直線と、線分ＡＢから３０ｍｍ離れた平行線との交点を点Ｑとする。
５．点Ｐ，Ｑを中心とし、直径φ６０ｍｍの円を描く。
６．５．で描いた２円の接線を描く。
７．点Ｏを回転中心とし、線分ＰＱと線分ＡＢの角度で、回転移動する。
角度を指定する場合、誤差が大きくならないように、２線分を指定する事。（コンピュータが角度を算出。）
キーイン入力は、入力桁数が少ない場合や、入力出来るがコンピュータが小さい桁を無視する場合があるので、誤差が大きくなる。
又、入力ミスの可能性もあるので、極力避ける。
ただし、切の良い数値の場合は、キーイン入力の方が誤差が小さくなる。
cad_technical_expert_9905_d_01.dxf (18 kb)
問題 解答 解説 作図
