ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ２
問 ２ 次の展開図を組み立てた場合の立体図を基に参考図に示す位置に三面図を完成させなさい。正面図は、展開図に描かれた矢視方向より立体を見た場合を描きなさい。
正三角形ＡＢＣ，正三角形ＤＥＦの重心点と、点Ｇは立体組み立て時、垂線上で重なるものとする。
立体的に組み立てた時、正三角形ＤＥＦは、底辺からの高さが２０ｍｍに配置されている。点Ｇは、底辺からの高さが４０ｍｍに配置されている。
正三角形ＡＢＣを底辺とし展開図を組み立てるとし、各点の対応は、次の通りである。
点Ｂは点Ｂ’，Ｂ’’、点Ｆは点Ｆ’，Ｆ’’

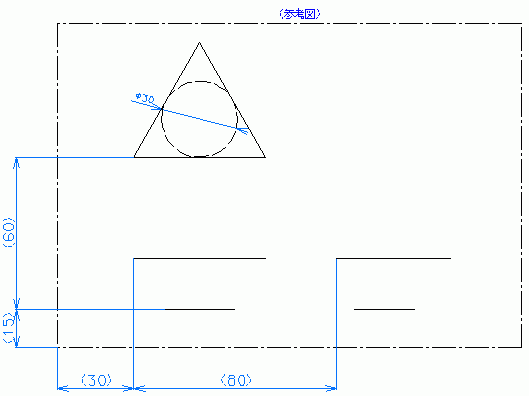

- 作図は下記区画（ハ）に行なうこと。
- 参考図で（ ）で示した寸法値、注記及びそれらに
属する引き出し線は記入しないこと。 - 区画左下を原点（０，０）とする。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
問題 解答 解説 作図
