ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(前期) 問 ５ 解説
１．まず形状を理解するわけだが、形状の指示が、文章と、断面詳細図に分かれているので、見落とさないように注意する。２．文章中の”ソリッドモデル”という言葉から、中実（中身が詰まっている）であることが想像できる。
３．全体的に形状を眺め、形状を理解する。

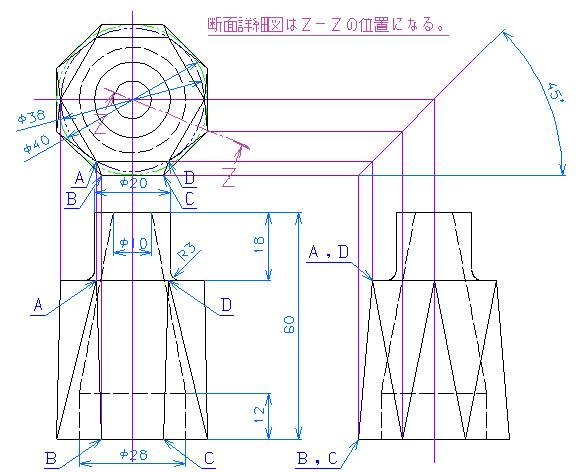

４．各点の寸法設定は、平面図と正面図で設定されており、平面図で２次元的な形が決まり、正面図で各点の高さを決めている。
５．はじめに平面図を２次元的に描き、次に正面図を描き、この時点で立体を完全に理解する。
右側面図は、がんばって描いて下さい。
cad_technical_expert_1305a_e_01.dxf (36 kb)

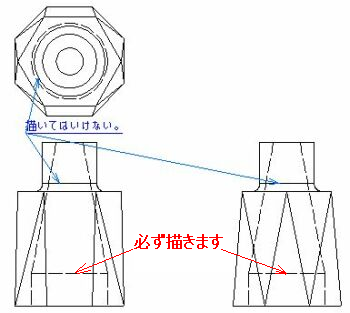

注意点
・中心線は、描いてはいけない。
・かくれ線は、全て描く。
・立体図の表記と、三面図の表記は異なるので、注意する事。（Ｒ３の部分）

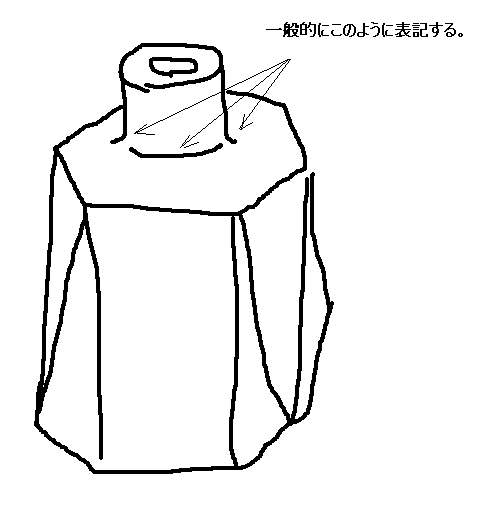

参考までに、問題に描かれている立体図は、一般的（テクニカルイラストレーション）な表記ではなく、３ＤＣＡＤでの表記となっている。
３ＤＣＡＤでは、面要素の境界線が描かれている。（Ｒ３の部分）
・問題文４行目は、上面と底面の回転方向の位置を決めている。
立体図で、（三面図矢視方向）と指示されており、殆ど決まっているが、より正確に指示している。
