ＣＡＤ利用技術者試験１級 注意：古い |

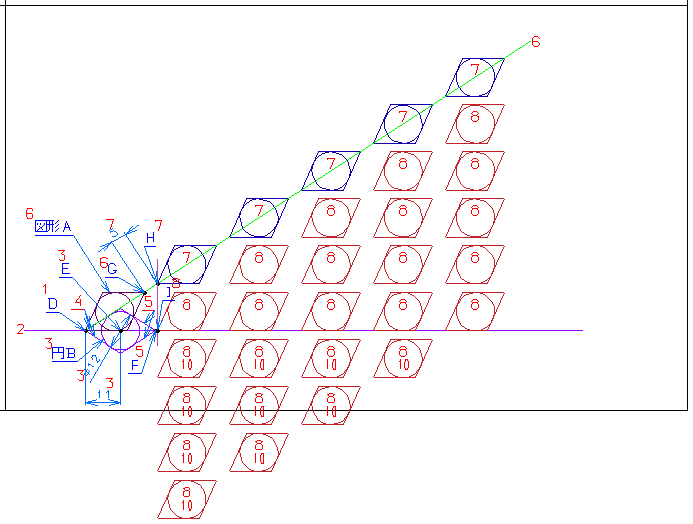

平成１３年度(前期) 問 ４ 作図

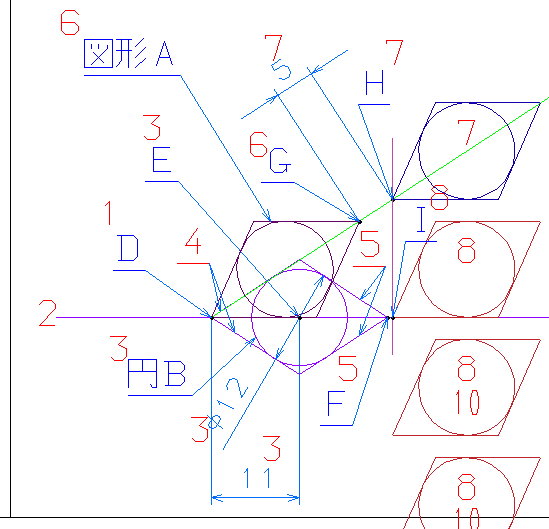

１．点Ｄを描く。２．点Ｄを通る水平線を描く。
３．点Ｅから右方向に１１ｍｍ離れた位置を点Ｅとし、点Ｅを中心点とする直径１２ｍｍの円Ｂを描く。
４．点Ｄを通り、円Ｂに接線を描く。
５．点Ｅを基準として、４．で描いた接線を１８０°回転複写する。点Ｅの複写先を点Ｆとする。
６．点Ｄを基準として、４．で描いた接線と２．で描いた水平線との角度で、２．，３．，４．，５．で描いた要素を回転移動する。
点Ｆの移動先を点Ｇとする。３．，４．，５．を移動した要素を、図形Ａとする。
角度を指定する場合、誤差が大きくならないように、２線分を指定する事。（コンピュータが角度を算出。）
キーイン入力は、入力桁数が少ない場合や、入力出来るがコンピュータが小さい桁を無視する場合があるので、誤差が大きくなる。
又、入力ミスの可能性もあるので、極力避ける。
ただし、切の良い数値の場合は、キーイン入力の方が誤差が小さくなる。
７．点Ｇから５ｍｍ離れた位置を点Ｈとし、点Ｄから点Ｈに図形Ａを５回平行複写する。
８．点Ｈを通る垂直線を描き、図形Ａの点Ｄを通る水平線との交点を点Ｉとする。
９．点Ｈから点Ｉに７．で描いた図を５回平行複写する。
１０．不要な図を削除する。
cad_technical_expert_1304a_d_01.dxf (46 kb)作図のポイント
・複写時の要素選択を容易にする為に、レイヤーを使用する。
