ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(前期) 問 ３ 作図

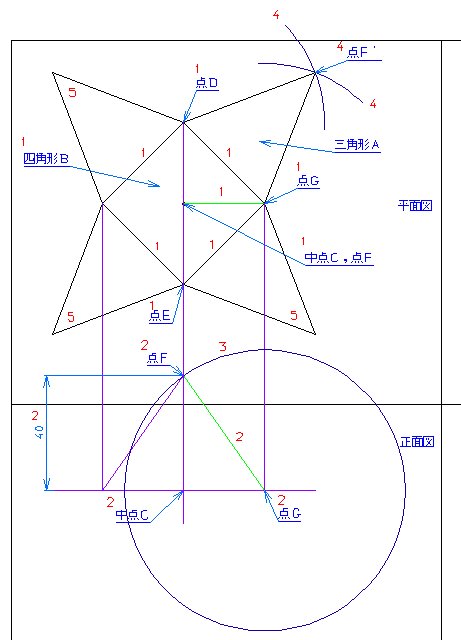

１．平面図を２次元的に描く。２．正面図で、線分ＧＦを描く。
３．正面図で、点Ｇを中心として、線分ＧＦを半径とする円を描く。
４．平面図で、点Ｇ，Ｄを中心として、３．の円を平行移動し、２円の交点を点Ｆ’とする。
５．平面図で、線分ＧＦ’，ＤＦ’を、平面図の中点Ｃを基準として、回転角９０°で、３回複写する。
cad_technical_expert_1303a_d_01.dxf (21 kb)
問題 解答 解説 作図
