ＣＡＤ利用技術者試験１級 注意：古い |
平成１２年度 問 ２

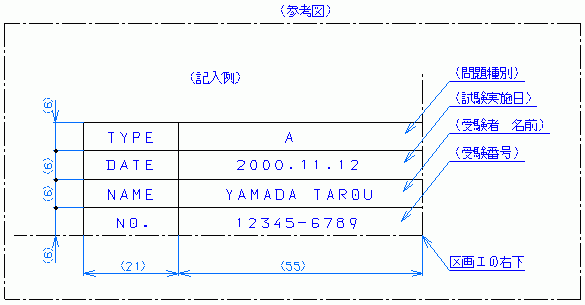

問 ２ 下記の表題欄を実線で描き、文字を入力しなさい。- 作図は下記区画（エ）に行なう。
- 文字は枠内に収めること。
- 文字は英語又は日本語で、ＴＹＰＥ（問題種別）、ＤＡＴＥ（日付）、ＮＡＭＥ（名前）、ＮＯ（受験番号）、を記入すること。文字の高さを３ｍｍとすること。幅、書体、間隔は問わない。
- 参考図で（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 仕上がり図形以外の要素は、消去すること。
- 表の項目は参考図の通り入力し、各自必要事項（名前、受験番号等）を確認の上入力すること。
解答用紙 cad_technical_expert_1299_q_01.dxf (6 kb)
問題 解答 解説 作図
