ＣＡＤ利用技術者試験１級 注意：古い |
平成１１年度 問１７，１８，１９，２０

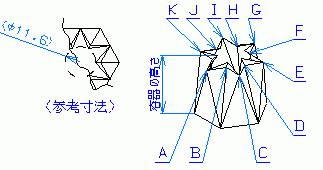

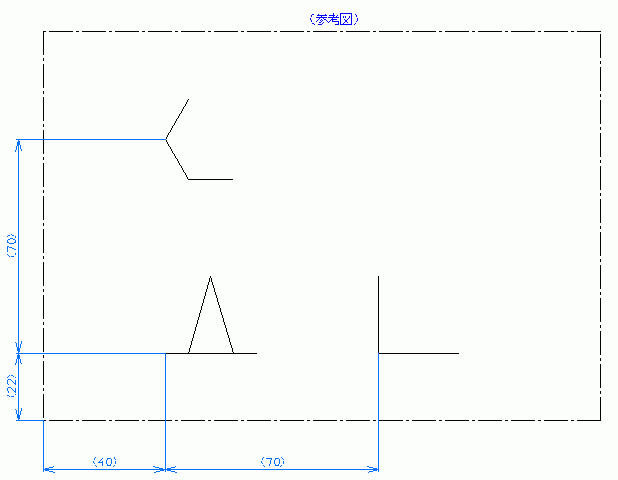

問１７ 立体的に示す容器の３画面を基に参考図に示す位置に三面図を完成させなさい。各頂点をＡ，Ｃ，Ｅ，Ｇ，Ｉ，Ｋ，とする。この谷間の頂点を各Ｂ，Ｄ，Ｆ，Ｈ，Ｊ，Ｌ，とする。
このとき、点Ａ，点Ｅ，を通る直線上に点Ｂ，点Ｄが配置され、同様に点Ｅと点Ｉを通る直線上に点Ｆ，点Ｈ。点Ｉと点Ａを通る直線上に点Ｊ，点Ｌが配置されている。
容器の高さは２７ｍｍとし、底辺から点Ａまでの高さは２５ｍｍとする。底辺の六角形は直径３０ｍｍの円に内接する大きさである。点Ａは正面図においての対称（左右）軸上にあるものとする。
- 作図は下記区画（ウ）に行なうこと。
- 仕上がり図形以外の要素は、消去すること。
問１８ 側面図における点ＥのＸ座標を小数点以下２桁まで求め、解答用紙に記入しなさい。
問１９ 側面図における点ＥのＹ座標を小数点以下２桁まで求め、解答用紙に記入しなさい。
問２０ 線分ＢＣの実長さを小数点以下２桁まで求め、解答用紙に記入しなさい。
解答用紙 cad_technical_expert_1199_q_01.dxf (6 kb)
問題 解答 解説 作図
