平成１０年度 問１７ 解説
１．まず形状を理解するわけだが、形状の指示が、文章と、参考図に分かれているので、見落とさないように注意する。２．板厚は考慮しないことに注意する。
３．通常展開図は、立体の外面を表にして描くが、この問題の場合は、立体の内面を表にして描いている。
これは引っ掛けでは無く、必要以上に難しくしない為の配慮である。
４．頭の中で立体を組み立てる。同時に、フリーハンドで書きながら考える。
立体の形状がイメージ出来れば、問題文で指示されている内容も容易に理解出来る。
５．立体の形状は、底面と上面の正三角形が各面で繋がれており、前面の一面が無い形状である。

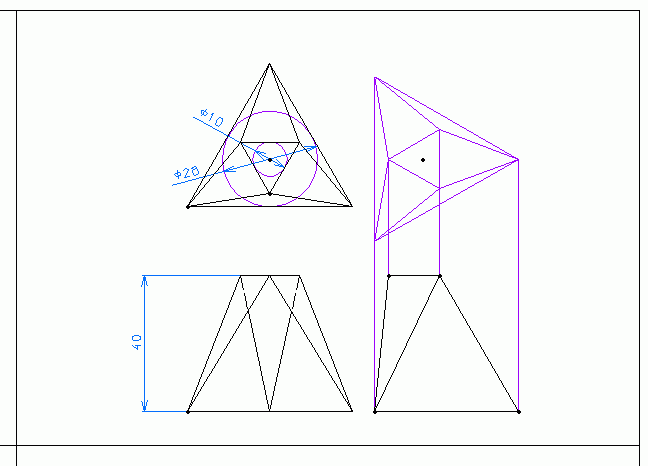

６．各点の寸法設定は、平面図と正面図で設定されており、平面図で２次元的な形が決まり、正面図で各点の高さを決めている。
７．はじめに平面図を２次元的に描き、次に正面図を描き、この時点で立体を完全に理解する。
右側面図は、がんばって描いて下さい。
cad_technical_expert_1017_e_01.dxf (13 kb)
注意点
・中心線は、描いてはいけない。
・かくれ線は、全て描く。
問題 解答 解説 作図
