ＣＡＤ利用技術者試験１級 注意：古い |
平成 ９年度 問１２，１３，１４，１５

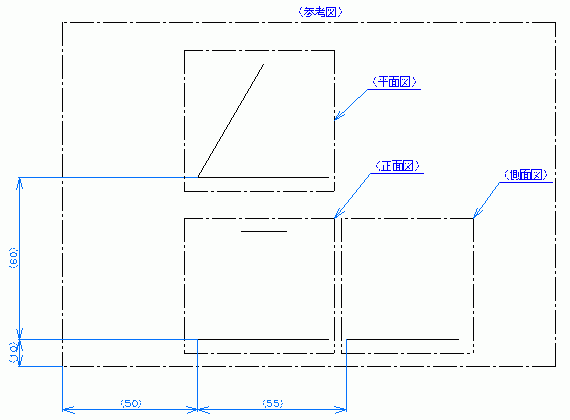

問１２ 次の展開図を組み立てた場合の立体図を基に参考図に示す位置に三面図を完成させなさい。正面図は、展開図に描かれた矢視方向より立体を見た場合を描きなさい。
三角形ＡＢＣと三角形ＤＥＦの重心点は立体組み立て時、垂線上で重なり、間隔は４０ｍｍである。
三角形ＡＢＣを底辺とし展開図を組み立てるとし、各点の対応は、次の通りである。
点Ａは点Ａ’、点Ｂは点Ｂ’、点Ｄは点Ｄ’、点Ｅは点Ｅ’
- 作図は下記区画（ハ）に行なう。
- 参考図で（ ）で示した寸法値、注記及びそれらに
属する引き出し線は記入しないこと。 - 区画左下を原点（０，０）とする。
- 仕上がり図形以外の要素は消すこと。
問１３ 側面図における点ＦのＸ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問１４ 側面図における点ＦのＹ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問１５ 正面図における線ＦＡの長さを小数点以下２桁まで求め、マークシートに記入しなさい。
解答用紙 cad_technical_expert_0999_q_01.dxf (6 kb)
問題 解答 解説 作図
